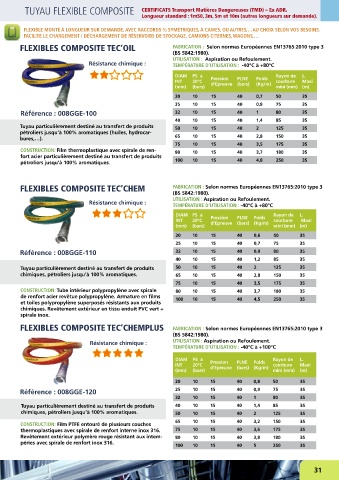

TUYAU FLEXIBLE COMPOSITE CERTIFICATS Transport Matières Dangereuses (TMD) – Ex ADR.
Longueur standard : 1m50, 3m, 5m et 10m (autres longueurs sur demande).

FLEXIBLE MONTÉ À LONGUEUR SUR DEMANDE, AVEC RACCORDS ½ SYMÉTRIQUES, À CAMES, OU AUTRES,…AU CHOIX SELON VOS BESOINS.
FACILITE LE CHARGEMENT / DÉCHARGEMENT DE RÉSERVOIRS DE STOCKAGE, CAMIONS CITERNES, WAGONS,…
FLEXIBLES COMPOSITE TEC’OIL FABRICATION : Selon normes Européennes EN13765:2010 type 3
(BS 5842:1980).
UTILISATION : Aspiration ou Refoulement.
Résistance chimique : TEMPÉRATURE D’UTILISATION : -40°C à +80°C

DIAM PS à Pression PLNE Poids Rayon de L.
INT 20°C courbure Maxi
(mm) (bars) d’Epreuve (bars) (Kg/m) mini (mm) (m)
20 10 15 40 0,7 50 35
25 10 15 40 0,8 75 35
Référence : 008GGE-100 32 10 15 40 1 80 35
40 10 15 40 1,4 85 35
Tuyau particulièrement destiné au transfert de produits 50 10 15 40 2 125 35
pétroliers jusqu’à 100% aromatiques (huiles, hydrocar-
LE RACCORDEMENT PEUT ÊTRE EFFECTUÉ bures,…). 65 10 15 40 2,8 150 35
PAR NOS SOINS 75 10 15 40 3,5 175 35
CONSTRUCTION: Film thermoplastique avec spirale de ren- 80 10 15 40 3,7 180 35
fort acier particulièrement destiné au transfert de produits
pétroliers jusqu’à 100% aromatiques. 100 10 15 40 4,8 250 35

Diam Pression Diam Conditionnement
Diam Diam Ext Total Total
Int sur tresse Ext Diam Int Diam Ext de service P.R. d’enroulement standard
sur P.V.C. à 20° (en mm) (en m) FLEXIBLES COMPOSITE TEC’CHEM FABRICATION : Selon normes Européennes EN13765:2010 type 3
6 10.2 11.8 ± 0.3 ± 0.5 37 112 80 100 (BS 5842:1980).
UTILISATION : Aspiration ou Refoulement.
8 13.2 14.8 ± 0.3 ± 0.5 37 112 120 100 Résistance chimique : TEMPÉRATURE D’UTILISATION : -40°C à +80°C
10 15.7 15.7 ± 0.4 ± 0.5 35 106 155 50 DIAM PS à Rayon de L.
12 18.2 18.2 ± 0.4 ± 0.5 27 81 180 50 INT 20°C Pression PLNE Poids courbure Maxi
(mm) (bars) d’Epreuve (bars) (Kg/m) mini (mm) (m)
20 10 15 40 0,6 50 35
25 10 15 40 0,7 75 35
Référence : 008GGE-110 32 10 15 40 0,9 80 35
40 10 15 40 1,2 85 35
Tuyau particulièrement destiné au transfert de produits 50 10 15 40 2 125 35
chimiques, pétroliers jusqu’à 100% aromatiques. 65 10 15 40 2,8 150 35
75 10 15 40 3,5 175 35
CONSTRUCTION: Tube intérieur polypropylène avec spirale 80 10 15 40 3,7 180 35
de renfort acier revêtue polypropylène. Armature en films 100 10 15 40 4,5 250 35
et toiles polypropylène superposés résistants aux produits
chimiques. Revêtement extérieur en tissu enduit PVC vert +
spirale inox.

FLEXIBLES COMPOSITE TEC’CHEMPLUS FABRICATION : Selon normes Européennes EN13765:2010 type 3
(BS 5842:1980).
Résistance chimique : UTILISATION : Aspiration ou Refoulement.
TEMPÉRATURE D’UTILISATION : -40°C à +100°C

DIAM PS à Pression PLNE Poids Rayon de L.
Diam Pression Diam Cond. INT 20°C courbure Maxi
Diam Ext sur de service P.R. d’enroulement standard (mm) (bars) d’Epreuve (bars) (Kg/m) mini (mm) (m)
Int
tresse à 20° (en mm) (en m)
20 10 15 40 0,8 50 35
6 11.8 37 112 80 25 ou 100
8 14.8 37 112 120 25 ou 100 Référence : 008GGE-120 25 10 15 40 0,9 75 35
32 10 15 40 1 80 35
10 15.7 35 106 155 25 ou 100
12 18.2 27 81 180 25 ou 50 Tuyau particulièrement destiné au transfert de produits 40 10 15 40 1,4 85 35
chimiques, pétroliers jusqu’à 100% aromatiques. 50 10 15 40 2 125 35
65 10 15 40 3,2 150 35
CONSTRUCTION: Film PTFE entouré de plusieurs couches
thermoplastiques avec spirale de renfort interne inox 316. 75 10 15 40 3,6 175 35
Revêtement extérieur polymère rouge résistant aux intem- 80 10 15 40 3,8 180 35
péries avec spirale de renfort inox 316.
100 10 15 40 5 250 35

LES TRESSES, UNE SÉCURITE EN PLUS 31
