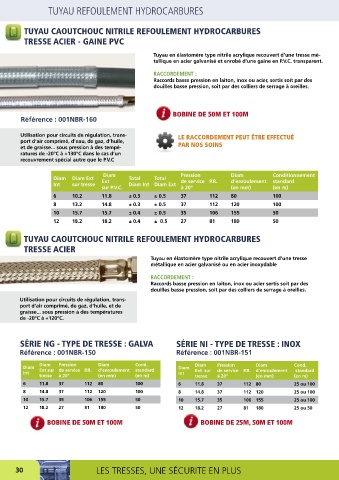

TUYAU REFOULEMENT HYDROCARBURES
TUYAU CAOUTCHOUC NITRILE REFOULEMENT HYDROCARBURES
TRESSE ACIER - GAINE PVC
Tuyau en élastomère type nitrile acrylique recouvert d’une tresse mé-
tallique en acier galvanisé et enrobé d’une gaine en P.V.C. transparent.
RACCORDEMENT :
Raccords basse pression en laiton, inox ou acier, sertis soit par des
douilles basse pression, soit par des colliers de serrage à oreilles.
BOBINE DE 50M ET 100M
Référence : 001NBR-160
Utilisation pour circuits de régulation, trans- LE RACCORDEMENT PEUT ÊTRE EFFECTUÉ
port d’air comprimé, d’eau, de gaz, d’huile,
et de graisse... sous pression à des tempé- PAR NOS SOINS
ratures de -20°C à +130°C dans le cas d’un
recouvrement spécial autre que le P.V.C
Diam Pression Diam Conditionnement
Diam Diam Ext Total Total
Int sur tresse Ext Diam Int Diam Ext de service P.R. d’enroulement standard
sur P.V.C. à 20° (en mm) (en m)
6 10.2 11.8 ± 0.3 ± 0.5 37 112 80 100
8 13.2 14.8 ± 0.3 ± 0.5 37 112 120 100
10 15.7 15.7 ± 0.4 ± 0.5 35 106 155 50
12 18.2 18.2 ± 0.4 ± 0.5 27 81 180 50
TUYAU CAOUTCHOUC NITRILE REFOULEMENT HYDROCARBURES
TRESSE ACIER
Tuyau en élastomère type nitrile acrylique recouvert d’une tresse
métallique en acier galvanisé ou en acier inoxydable
RACCORDEMENT :
Raccords basse pression en laiton, inox ou acier sertis soit par des
douilles basse pression, soit par des colliers de serrage à oreilles.
Utilisation pour circuits de régulation, trans-
port d’air comprimé, de gaz, d’huile, et de
graisse... sous pression à des températures
de -20°C à +120°C.
SÉRIE NG - TYPE DE TRESSE : GALVA SÉRIE NI - TYPE DE TRESSE : INOX
Référence : 001NBR-150 Référence : 001NBR-151
Diam Pression Diam Cond. Diam Pression Diam Cond.
Diam Ext sur de service P.R. d’enroulement standard Diam
Int Int Ext sur de service P.R. d’enroulement standard
tresse à 20° (en mm) (en m) tresse à 20° (en mm) (en m)
6 11.8 37 112 80 100 6 11.8 37 112 80 25 ou 100
8 14.8 37 112 120 100 8 14.8 37 112 120 25 ou 100
10 15.7 35 106 155 50 10 15.7 35 106 155 25 ou 100
12 18.2 27 81 180 50 12 18.2 27 81 180 25 ou 50
BOBINE DE 50M ET 100M BOBINE DE 25M, 50M ET 100M
30 LES TRESSES, UNE SÉCURITE EN PLUS
