GAINES VENTILATION GAINES VENTILATION

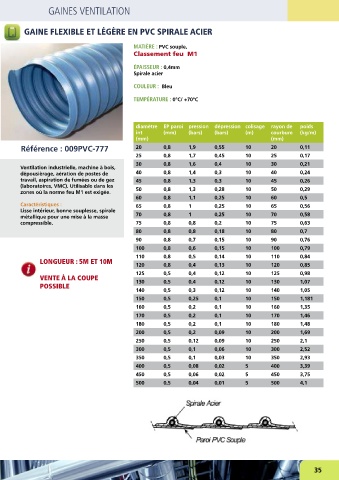

GAINE FLEXIBLE ET LÉGÈRE EN PVC SPIRALE ACIER

MATIÈRE : PVC souple,
Classement feu M1

ÉPAISSEUR : 0,4mm
Spirale acier

COULEUR : Bleu

TEMPÉRATURE : 0°C/ +70°C

diamètre EP paroi pression dépression colisage rayon de poids
int (mm) (bars) (bars) (m) courbure (kg/m)
(mm) (mm)
Référence : 009PVC-777 20 0,8 1,9 0,55 10 20 0,11
25 0,8 1,7 0,45 10 25 0,17
30 0,8 1,6 0,4 10 30 0,21
Ventilation industrielle, machine à bois,
dépousièrage, aération de postes de 40 0,8 1,4 0,3 10 40 0,24
travail, aspiration de fumées ou de gaz 45 0,8 1,3 0,3 10 45 0,26
(laboratoires, VMC). Utilisable dans les 50 0,8 1,3 0,28 10 50 0,29
zones où la norme feu M1 est exigée.
60 0,8 1,1 0,25 10 60 0,5
Caractéristiques : 65 0,8 1 0,25 10 65 0,56
Lisse intérieur, bonne souplesse, spirale
métallique pour une mise à la masse 70 0,8 1 0,25 10 70 0,58
compressible. 75 0,8 0,8 0,2 10 75 0,63
80 0,8 0,8 0,18 10 80 0,7
90 0,8 0,7 0,15 10 90 0,76
100 0,8 0,6 0,15 10 100 0,79
110 0,8 0,5 0,14 10 110 0,84
LONGUEUR : 5M ET 10M
120 0,8 0,4 0,13 10 120 0,85
125 0,5 0,4 0,12 10 125 0,98
VENTE À LA COUPE 130 0,5 0,4 0,12 10 130 1,07
POSSIBLE
140 0,5 0,3 0,12 10 140 1,05
150 0,5 0,25 0,1 10 150 1,181
160 0,5 0,2 0,1 10 160 1,35
170 0,5 0,2 0,1 10 170 1,46
180 0,5 0,2 0,1 10 180 1,48
200 0,5 0,2 0,09 10 200 1,69
250 0,5 0,12 0,09 10 250 2,1
300 0,5 0,1 0,06 10 300 2,52
350 0,5 0,1 0,03 10 350 2,93
400 0,5 0,08 0,02 5 400 3,39
450 0,5 0,06 0,02 5 450 3,75
500 0,5 0,04 0,01 5 500 4,1
