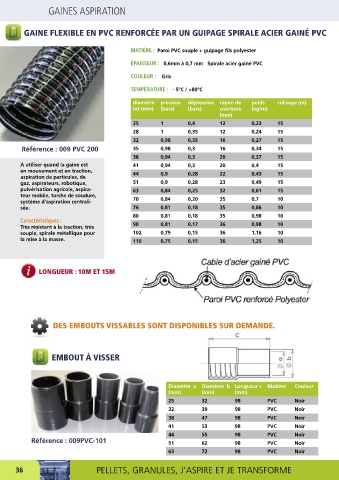

Page 38 - nortec-maintenance

GAINES ASPIRATION

GAINE FLEXIBLE EN PVC RENFORCÉE PAR UN GUIPAGE SPIRALE ACIER GAINÉ PVC

MATIÈRE : Paroi PVC souple + guipage fils polyester

ÉPAISSEUR : 0,6mm à 0,7 mm Spirale acier gainé PVC

COULEUR : Gris

TEMPÉRATURE : - 5°C / +80°C

diamètre pression dépression rayon de poids colisage (m)
int (mm) (bars) (bars) courbure (kg/m)
(mm)
25 1 0,4 12 0,23 15
28 1 0,35 12 0,24 15
32 0,98 0,35 16 0,27 15
Référence : 009 PVC 200 35 0,98 0,3 16 0,34 15
38 0,94 0,3 20 0,37 15
A utiliser quand la gaine est 41 0,94 0,3 20 0,4 15
en mouvement et en traction, 44 0,9 0,28 22 0,43 15
aspiration de particules, de
gaz, aspirateurs, robotique, 51 0,9 0,28 23 0,49 15
pulvérisation agricole, aspira- 63 0,84 0,25 32 0,61 15
teur mobile, torche de soudure,
système d’aspiration centrali- 70 0,84 0,20 35 0,7 10
sée. 76 0,81 0,18 35 0,86 10
80 0,81 0,18 35 0,98 10
Caractéristiques :
Très résistant à la traction, très 90 0,81 0,17 36 0,98 10
souple, spirale métallique pour 102 0,79 0,15 36 1,16 10
la mise à la masse. 110 0,75 0,15 36 1,25 10

LONGUEUR : 10M ET 15M

DES EMBOUTS VISSABLES SONT DISPONIBLES SUR DEMANDE.

EMBOUT À VISSER

Diamètre a Diamètre b Longueur c Matière Couleur
(mm) (mm) (mm)
25 32 98 PVC Noir
32 39 98 PVC Noir
38 47 98 PVC Noir
41 53 98 PVC Noir
44 55 98 PVC Noir
Référence : 009PVC-101 51 62 98 PVC Noir
63 72 98 PVC Noir

36 PELLETS, GRANULES, J’ASPIRE ET JE TRANSFORME
