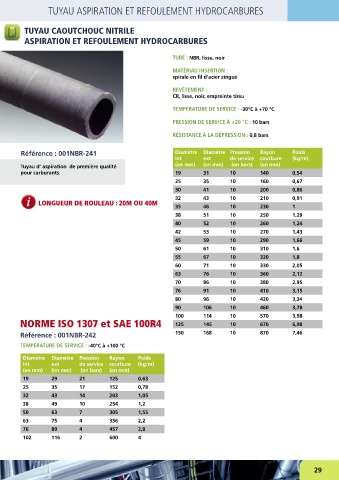

Page 31 - nortec-maintenance

TUYAU ASPIRATION ET REFOULEMENT HYDROCARBURES

TUYAU CAOUTCHOUC NITRILE
ASPIRATION ET REFOULEMENT HYDROCARBURES

TUBE : NBR, lisse, noir

MATÉRIAU INSERTION :
spirale en fil d’acier zingué

REVÊTEMENT :
CR, lisse, noir, empreinte tissu

TEMPÉRATURE DE SERVICE : -30°C à +70 °C

PRESSION DE SERVICE À +20 °C : 10 bars

RÉSISTANCE À LA DÉPRESSION : 0,8 bars

Référence : 001NBR-241 Diamètre Diamètre Pression Rayon Poids
int ext de service courbure (kg/m)
Tuyau d’ aspiration de première qualité (en mm) (en mm) (en bars) (en mm)
pour carburants. 19 31 10 140 0,54
25 35 10 160 0,67
30 41 10 200 0,86
32 43 10 210 0,91
LONGUEUR DE ROULEAU : 20M OU 40M
35 46 10 230 1
38 51 10 250 1,29
40 52 10 260 1,24
42 53 10 270 1,43
45 59 10 290 1,66
50 61 10 310 1,6
55 67 10 320 1,8
60 71 10 330 2,05
63 76 10 360 2,12
70 86 10 380 2,95
76 91 10 410 3,15
80 96 10 420 3,34
90 106 10 460 3,78
100 114 10 570 3,98
NORME ISO 1307 et SAE 100R4 125 145 10 670 6,98

Référence : 001NBR-242 150 168 10 870 7,46
TEMPÉRATURE DE SERVICE : -40°C à +100 °C

Diamètre Diamètre Pression Rayon Poids
int ext de service courbure (kg/m)
(en mm) (en mm) (en bars) (en mm)
19 29 21 125 0,63
25 35 17 152 0,78
32 43 14 203 1,05
38 49 10 254 1,2
50 63 7 305 1,55
63 75 4 356 2,2
76 89 4 457 2,8
102 116 2 600 4

NOUVEAUX HYDROCARBURES! NOUVELLES APPLICATIONS 29
