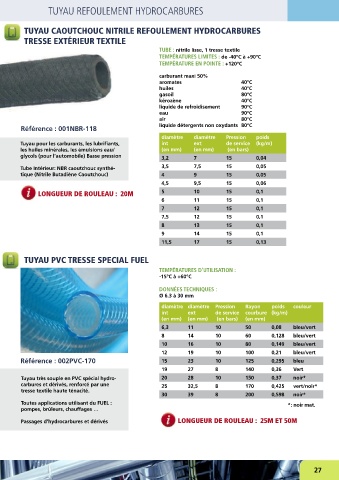

Page 29 - nortec-maintenance

TUYAU REFOULEMENT HYDROCARBURES

TUYAU CAOUTCHOUC NITRILE REFOULEMENT HYDROCARBURES
TRESSE EXTÉRIEUR TEXTILE
TUBE : nitrile lisse, 1 tresse textile
TEMPÉRATURES LIMITES : de -40ºC à +90ºC
TEMPÉRATURE EN POINTE : +120ºC

carburant maxi 50%
aromates 40°C
huiles 40°C
gasoil 80°C
kérozène 40°C
liquide de refroidisement 90°C
eau 90°C
air 80°C
liquide détergents non oxydants 80°C
Référence : 001NBR-118
diamètre diamètre Pression poids
Tuyau pour les carburants, les lubrifiants, int ext de service (kg/m)
les huiles minérales, les émulsions eau/ (en mm) (en mm) (en bars)
glycols (pour l’automobile) Basse pression 3,2 7 15 0,04
Tube Intérieur: NBR caoutchouc synthé- 3,5 7,5 15 0,05
tique (Nitrile Butadiène Caoutchouc) 4 9 15 0,05
4,5 9,5 15 0,06
LONGUEUR DE ROULEAU : 20M 5 10 15 0,1
6 11 15 0,1
7 12 15 0,1
7,5 12 15 0,1
8 13 15 0,1
9 14 15 0,1
11,5 17 15 0,13

TUYAU PVC TRESSE SPECIAL FUEL
TEMPÉRATURES D’UTILISATION :
-15°C à +60°C

DONNÉES TECHNIQUES :
Ø 6.3 à 30 mm
diamètre diamètre Pression Rayon poids couleur
int ext de service courbure (kg/m)
(en mm) (en mm) (en bars) (en mm)
6,3 11 10 50 0,08 bleu/vert
8 14 10 60 0,128 bleu/vert
10 16 10 80 0,149 bleu/vert
12 19 10 100 0,21 bleu/vert
Référence : 002PVC-170 15 23 10 125 0,295 bleu
19 27 8 140 0,36 Vert
Tuyau très souple en PVC spécial hydro- 20 28 10 150 0,37 noir*
carbures et dérivés, renforcé par une 25 32,5 8 170 0,425 vert/noir*
tresse textile haute ténacité.
30 39 8 200 0,598 noir*
Toutes applications utilisant du FUEL : *: noir mat.
pompes, brûleurs, chauffages …

Passages d’hydrocarbures et dérivés LONGUEUR DE ROULEAU : 25M ET 50M
