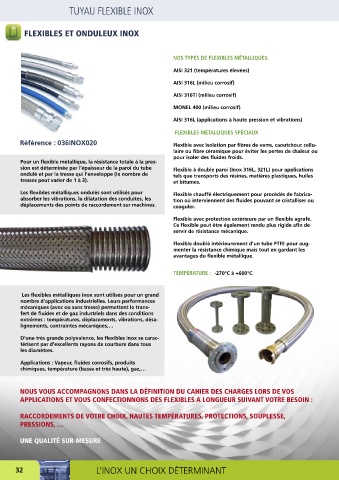

Page 34 - nortec-maintenance

TUYAU FLEXIBLE INOX

FLEXIBLES ET ONDULEUX INOX

NOS TYPES DE FLEXIBLES MÉTALLIQUES:

AISI 321 (températures élevées)

AISI 316L (milieu corrosif)
AISI 316Ti (milieu corrosif)

MONEL 400 (milieu corrosif)

AISI 316L (applications à haute pression et vibrations)
FLEXIBLES MÉTALLIQUES SPÉCIAUX
Référence : 036INOX020 Flexible avec isolation par fibres de verre, caoutchouc cellu-
laire ou fibre céramique pour éviter les pertes de chaleur ou
pour isoler des fluides froids.
Pour un flexible métallique, la résistance totale à la pres-
sion est déterminée par l’épaisseur de la paroi du tube Flexible à double paroi (Inox 316L, 321L) pour applications
ondulé et par la tresse qui l’enveloppe (le nombre de tels que transports des résines, matières plastiques, huiles
tresses peut varier de 1 à 3). et bitumes.

Les flexibles métalliques ondulés sont utilisés pour Flexible chauffé électriquement pour procédés de fabrica-
absorber les vibrations, la dilatation des conduites, les tion où interviennent des fluides pouvant se cristalliser ou
déplacements des points de raccordement sur machines. coaguler.

Flexible avec protection extérieure par un flexible agrafé.
Ce flexible peut être également rendu plus rigide afin de
servir de résistance mécanique.

Flexible doublé intérieurement d’un tube PTFE pour aug-
menter la résistance chimique mais tout en gardant les
avantages du flexible métallique.

TEMPÉRATURE : -270°C à +600°C

Les flexibles métalliques inox sont utilisés pour un grand
nombre d’applications industrielles. Leurs performances
mécaniques (avec ou sans tresse) permettent le trans-
fert de fluides et de gaz industriels dans des conditions
extrêmes : températures, déplacements, vibrations, désa-
lignements, contraintes mécaniques,…
D’une très grande polyvalence, les flexibles inox se carac-
térisent par d’excellents rayons de courbure dans tous
les diamètres.

Applications : Vapeur, fluides corrosifs, produits
chimiques, température (basse et très haute), gaz,…

NOUS VOUS ACCOMPAGNONS DANS LA DÉFINITION DU CAHIER DES CHARGES LORS DE VOS
APPLICATIONS ET VOUS CONFECTIONNONS DES FLEXIBLES A LONGUEUR SUIVANT VOTRE BESOIN :

RACCORDEMENTS DE VOTRE CHOIX, HAUTES TEMPÉRATURES, PROTECTIONS, SOUPLESSE,
PRESSIONS, …

UNE QUALITÉ SUR-MESURE

32 L’INOX UN CHOIX DÉTERMINANT
