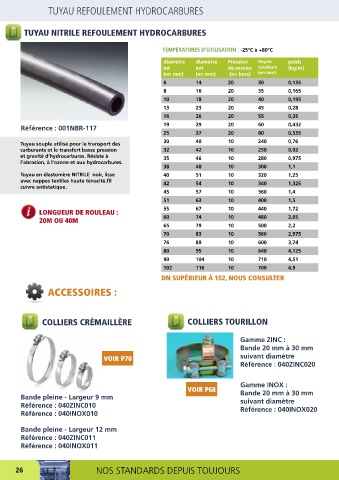

Page 28 - nortec-maintenance

TUYAU REFOULEMENT HYDROCARBURES

TUYAU NITRILE REFOULEMENT HYDROCARBURES

TEMPÉRATURES D’UTILISATION : -25°C à +80°C

diamètre diamètre Pression Rayon poids
int ext de service courbure (kg/m)
(en mm) (en mm) (en bars) (en mm)
6 14 20 30 0,135
8 16 20 35 0,165
10 18 20 40 0,195
13 23 20 45 0,28
16 26 20 55 0,35
Référence : 001NBR-117 19 29 20 60 0,432
25 37 20 80 0,535

Tuyau souple utilisé pour le transport des 30 40 10 240 0,76
carburants et le transfert basse pression 32 42 10 250 0,92
et gravité d’hydrocarbures. Résiste à 35 46 10 280 0,975
l’abrasion, à l’ozone et aux hydrocarbures.
38 48 10 300 1,1
Tuyau en élastomère NITRILE noir, lisse 40 51 10 320 1,25
avec nappes textiles haute ténacité.fil 42 54 10 340 1,325
cuivre antistatique.
45 57 10 360 1,4
51 63 10 400 1,5

LONGUEUR DE ROULEAU : 55 67 10 440 1,72
20M OU 40M 60 74 10 480 2,05
65 79 10 500 2,2
70 83 10 560 2,975
76 89 10 600 3,74
80 95 10 640 4,125
90 104 10 710 4,51
102 116 10 700 4,9
DN SUPÉRIEUR À 102, NOUS CONSULTER

ACCESSOIRES :

COLLIERS CRÉMAILLÈRE COLLIERS TOURILLON

Gamme ZINC :
Bande 20 mm à 30 mm

VOIR P70 suivant diamètre
Référence : 040ZINC020

Gamme INOX :
VOIR P68 Bande 20 mm à 30 mm
Bande pleine - Largeur 9 mm suivant diamètre
Référence : 040ZINC010 Référence : 040INOX020
Référence : 040INOX010

Bande pleine - Largeur 12 mm
Référence : 040ZINC011
Référence : 040INOX011

26 NOS STANDARDS DEPUIS TOUJOURS
