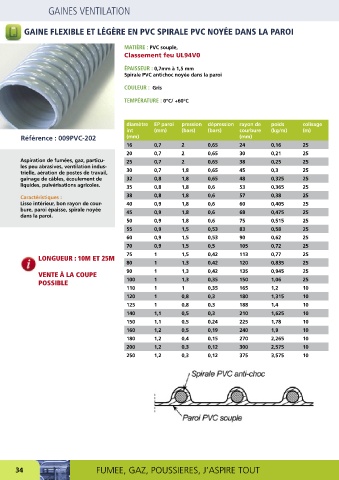

GAINES VENTILATION

GAINE FLEXIBLE ET LÉGÈRE EN PVC SPIRALE PVC NOYÉE DANS LA PAROI

MATIÈRE : PVC souple,
Classement feu UL94V0

ÉPAISSEUR : 0,7mm à 1,5 mm
Spirale PVC antichoc noyée dans la paroi

COULEUR : Gris
TEMPÉRATURE : 0°C/ +60°C

diamètre EP paroi pression dépression rayon de poids colisage
int (mm) (bars) (bars) courbure (kg/m) (m)
Référence : 009PVC-202 (mm) (mm)
16 0,7 2 0,65 24 0,16 25
20 0,7 2 0,65 30 0,21 25
Aspiration de fumées, gaz, particu- 25 0,7 2 0,65 38 0,25 25
les peu abrasives, ventilation indus-
trielle, aération de postes de travail, 30 0,7 1,8 0,65 45 0,3 25
gainage de câbles, écoulement de 32 0,8 1,8 0,65 48 0,325 25
liquides, pulvérisations agricoles. 35 0,8 1,8 0,6 53 0,365 25

Caractéristiques : 38 0,8 1,8 0,6 57 0,38 25
Lisse intérieur, bon rayon de cour- 40 0,9 1,8 0,6 60 0,405 25
bure, paroi épaisse, spirale noyée 45 0,9 1,8 0,6 68 0,475 25
dans la paroi.
50 0,9 1,8 0,6 75 0,515 25
55 0,9 1,5 0,53 83 0,58 25
60 0,9 1,5 0,53 90 0,62 25
70 0,9 1,5 0,5 105 0,72 25
75 1 1,5 0,42 113 0,77 25
LONGUEUR : 10M ET 25M
80 1 1,3 0,42 120 0,835 25
VENTE À LA COUPE 90 1 1,3 0,42 135 0,945 25
POSSIBLE 100 1 1,3 0,35 150 1,06 25
110 1 1 0,35 165 1,2 10
120 1 0,8 0,3 180 1,315 10
125 1 0,8 0,3 188 1,4 10
140 1,1 0,5 0,3 210 1,625 10
150 1,1 0,5 0,24 225 1,78 10
160 1,2 0,5 0,19 240 1,9 10
180 1,2 0,4 0,15 270 2,265 10
200 1,2 0,3 0,12 300 2,575 10
250 1,2 0,3 0,12 375 3,575 10

34 FUMEE, GAZ, POUSSIERES, J’ASPIRE TOUT
