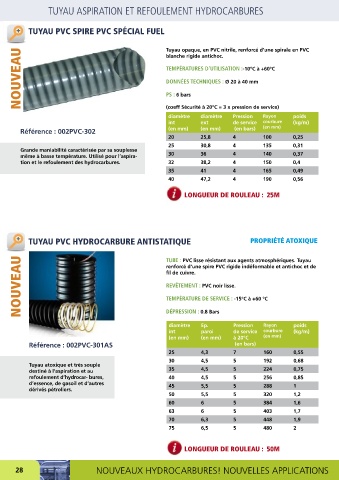

TUYAU ASPIRATION ET REFOULEMENT HYDROCARBURES

TUYAU PVC SPIRE PVC SPÉCIAL FUEL Tuyau opaque, en PVC nitrile, renforcé d’une spirale en PVC

NOUVEAU blanche rigide antichoc.

TEMPÉRATURES D’UTILISATION :-10°C à +60°C

DONNÉES TECHNIQUES : Ø 20 à 40 mm

PS : 6 bars

(coeff Sécurité à 20°C = 3 x pression de service)
diamètre diamètre Pression Rayon poids
int ext de service courbure (kg/m)
Référence : 002PVC-302 (en mm) (en mm) (en bars) (en mm)
20 25,8 4 100 0,25
25 30,8 4 135 0,31
Grande maniabilité caractérisée par sa souplesse
même à basse température. Utilisé pour l’aspira- 30 36 4 140 0,37
tion et le refoulement des hydrocarbures. 32 38,2 4 150 0,4
35 41 4 165 0,49
40 47,2 4 190 0,56

LONGUEUR DE ROULEAU : 25M

TUYAU PVC HYDROCARBURE ANTISTATIQUE PROPRIÉTÉ ATOXIQUE

NOUVEAU renforcé d’une spire PVC rigide indéformable et antichoc et de
TUBE : PVC lisse résistant aux agents atmosphériques. Tuyau
fil de cuivre.

REVÊTEMENT : PVC noir lisse.

TEMPÉRATURE DE SERVICE : -15°C à +60 °C

DÉPRESSION : 0.8 Bars

diamètre Ep. Pression Rayon poids
int paroi de service courbure (kg/m)
(en mm) (en mm) à 20°C (en mm)
Référence : 002PVC-301AS (en bars)
25 4,3 7 160 0,55
30 4,5 5 192 0,68
Tuyau atoxique et très souple
destiné à l’aspiration et au 35 4,5 5 224 0,75
refoulement d’hydrocar- bures, 40 4,5 5 256 0,85
d’essence, de gasoil et d’autres 45 5,5 5 288 1
dérivés pétroliers.
50 5,5 5 320 1,2
60 6 5 384 1,6
63 6 5 403 1,7
70 6,3 5 448 1,9
75 6,5 5 480 2

LONGUEUR DE ROULEAU : 50M
