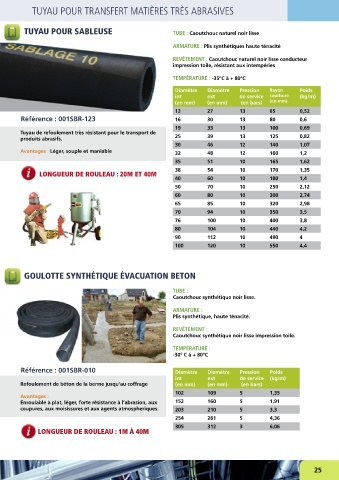

TUYAU POUR TRANSFERT MATIÈRES TRÈS ABRASIVES

TUYAU POUR SABLEUSE TUBE : Caoutchouc naturel noir lisse

ARMATURE : Plis synthétiques haute ténacité

REVÊTEMENT : Caoutchouc naturel noir lisse conducteur
impression toile, résistant aux intempéries
TEMPÉRATURE : -35°C à + 80°C

Diamètre Diamètre Pression Rayon Poids
int ext de service courbure (kg/m)
(en mm) (en mm) (en bars) (en mm)
13 27 13 65 0,52
Référence : 001SBR-123 16 30 13 80 0,6
19 33 13 100 0,69
Tuyau de refoulement très résistant pour le transport de
produits abrasifs. 25 39 13 125 0,82
30 46 12 140 1,07
Avantages : Léger, souple et maniable 32 48 12 160 1,2

35 51 10 165 1,62
38 54 10 170 1,35
LONGUEUR DE ROULEAU : 20M ET 40M
40 60 10 180 1,4
50 70 10 250 2,12
60 80 10 300 2,74
65 85 10 320 2,98
70 94 10 350 3,5
76 100 10 400 3,8
80 104 10 440 4,2
90 112 10 490 4
100 120 10 550 4,4

GOULOTTE SYNTHÉTIQUE ÉVACUATION BETON

TUBE :
Caoutchouc synthétique noir lisse.

ARMATURE :
Plis synthétique, haute ténacité.
REVÊTEMENT :
Caoutchouc synthétique noir lisse impression toile.

TEMPÉRATURE :
-30° C à + 80°C

Référence : 001SBR-010 Diamètre Diamètre Pression Poids
int ext de service (kg/m)
Refoulement de béton de la benne jusqu’au coffrage (en mm) (en mm) (en bars)
102 109 5 1,35
Avantages :
Enroulable à plat, léger, forte résistance à l’abrasion, aux 152 160 5 1,91
coupures, aux moisissures et aux agents atmospheriques. 203 210 5 3,3
254 261 5 4,36
305 312 3 6,06
LONGUEUR DE ROULEAU : 1M À 40M

LA DYNAMIQUE DES FLUIDES 25
