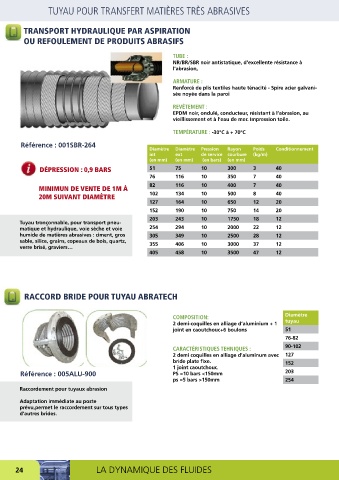

TUYAU POUR TRANSFERT MATIÈRES TRÈS ABRASIVES

TRANSPORT HYDRAULIQUE PAR ASPIRATION
OU REFOULEMENT DE PRODUITS ABRASIFS

TUBE :
NR/BR/SBR noir antistatique, d’excellente résistance à
l’abrasion,

ARMATURE :
Renforcé de plis textiles haute ténacité - Spire acier galvani-
sée noyée dans la paroi

REVÊTEMENT :
EPDM noir, ondulé, conducteur, résistant à l’abrasion, au
vieillissement et à l’eau de mer. Impression toile.
TEMPÉRATURE : -30°C à + 70°C

Référence : 001SBR-264
Diamètre Diamètre Pression Rayon Poids Conditionnement
int ext de service courbure (kg/m)
(en mm) (en mm) (en bars) (en mm)
DÉPRESSION : 0,9 BARS 51 75 10 300 3 40
76 116 10 350 7 40
MINIMUN DE VENTE DE 1M À 82 116 10 400 7 40
20M SUIVANT DIAMÈTRE 102 134 10 500 8 40
127 164 10 650 12 20
152 190 10 750 14 20
203 243 10 1750 18 12
Tuyau tronçonnable, pour transport pneu-
matique et hydraulique, voie sèche et voie 254 294 10 2000 22 12
humide de matières abrasives : ciment, gros 305 349 10 2500 28 12
sable, silice, grains, copeaux de bois, quartz,
verre brisé, graviers… 355 406 10 3000 37 12
405 458 10 3500 47 12

RACCORD BRIDE POUR TUYAU ABRATECH

COMPOSITION: Diamètre
2 demi-coquilles en alliage d’aluminium + 1 tuyau
joint en caoutchouc+6 boulons 51
76-82

CARACTÉRISTIQUES TEHNIQUES : 90-102
2 demi coquilles en alliage d’aluminum avec 127
bride plate fixe. 152
1 joint caoutchouc.
Référence : 005ALU-900 PS =10 bars <150mm 203
ps =5 bars >150mm 254

Raccordement pour tuyaux abrasion
Adaptation immédiate au poste
prévu,permet le raccordement sur tous types
d’autres brides.
