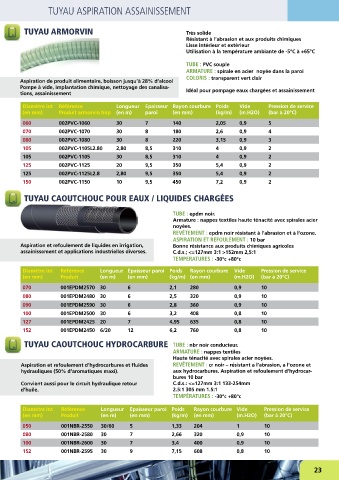

Page 25 - nortec-maintenance

TUYAU ASPIRATION ASSAINISSEMENT

TUYAU ARMORVIN Très solide
Résistant à l’abrasion et aux produits chimiques
Lisse intérieur et extérieur
Utilisation à la température ambiante de -5°C à +65°C

TUBE : PVC souple
ARMATURE : spirale en acier noyée dans la paroi
COLORIS : transparent vert clair
Aspiration de produit alimentaire, boisson jusqu’à 28% d’alcool
Pompe à vide, implantation chimique, nettoyage des canalisa- Idéal pour pompage eaux chargées et assainissement
tions, assainissement

Diamètre int Référence Longueur Epaisseur Rayon courbure Poids Vide Pression de service
(en mm) Produit armorvin hnp (en m) paroi (en mm) (kg/m) (m.H2O) (bar à 20°C)
060 002PVC-1060 30 7 140 2,05 0,9 5
070 002PVC-1070 30 8 180 2,6 0,9 4
080 002PVC-1080 30 8 220 3,15 0,9 3
105 002PVC-1105L2.80 2,80 8,5 310 4 0,9 2
105 002PVC-1105 30 8,5 310 4 0,9 2
125 002PVC-1125 20 9,5 350 5,4 0,9 2
125 002PVC-1125L2.8 2,80 9,5 350 5,4 0,9 2
150 002PVC-1150 10 9,5 450 7,2 0,9 2

TUYAU CAOUTCHOUC POUR EAUX / LIQUIDES CHARGÉES

TUBE : epdm noir.
Armature : nappes textiles haute ténacité avec spirales acier
noyées.
REVÊTEMENT : epdm noir résistant à l’abrasion et à l’ozone.
ASPIRATION ET REFOULEMENT : 10 bar
Aspiration et refoulement de liquides en irrigation, Bonne résistance aux produits chimiques agricoles
assainissement et applications industrielles diverses. C.d.s.; <=127mm 3:1 >152mm 2,5:1
TEMPERATURES : -30°c +80°c

Diamètre int Référence Longueur Epaisseur paroi Poids Rayon courbure Vide Pression de service
(en mm) Produit (en m) (en mm) (kg/m) (en mm) (m.H2O) (bar à 20°C)
070 001EPDM2570 30 6 2,1 280 0,9 10
080 001EPDM2480 30 6 2,5 320 0,9 10
090 001EPDM2590 30 6 2,8 360 0,9 10
100 001EPDM2500 30 6 3,2 408 0,8 10
127 001EPDM2425 20 7 4,95 635 0,8 10
152 001EPDM2450 6/20 12 6,2 760 0,8 10

TUYAU CAOUTCHOUC HYDROCARBURE TUBE : nbr noir conducteur.
ARMATURE : nappes textiles
Haute ténacité avec spirales acier noyées.
Aspiration et refoulement d’hydrocarbures et fluides REVÊTEMENT : cr noir – résistant a l’abrasion, a l’ozone et
hydrauliques (50% d’aromatiques maxi). aux hydrocarbures. Aspiration et refoulement d’hydrocar-
bures 10 bar
Convient aussi pour le circuit hydraulique retour C.d.s.: <=127mm 3:1 133-254mm
d’huile. 2.5:1 305 mm 1.5:1
Diamètre int Référence Longueur Epaisseur Poids Rayon Vide Pression de service TEMPÉRATURES : -30°c +80°c
(en mm) Produit (en m) paroi (kg/m) courbure (en mm) (m.H2O) (bar à 20°C)
Diamètre int Référence Longueur Epaisseur paroi Poids Rayon courbure Vide Pression de service
070 002PVC-1270A 30 5,7 1,55 280 0,9 4 (en mm) Produit (en m) (en mm) (kg/m) (en mm) (m.H2O) (bar à 20°C)
080 002PVC-1280A 30 6,3 1,95 320 0,9 4
050 001NBR-2550 30/60 5 1,33 204 1 10
105 002PVC-1405 30 7,0 2,7 400 0,9 3,5 080 001NBR-2580 30 7 2,66 320 0,9 10
152 002PVC-1452 30 9,5 5,2 650 0,8 2 100 001NBR-2600 30 7 3,4 400 0,9 10
152 001NBR-2595 30 9 7,15 608 0,8 10

POUDRES OU LIQUIDES ! LE JUSTE CHOIX 23
