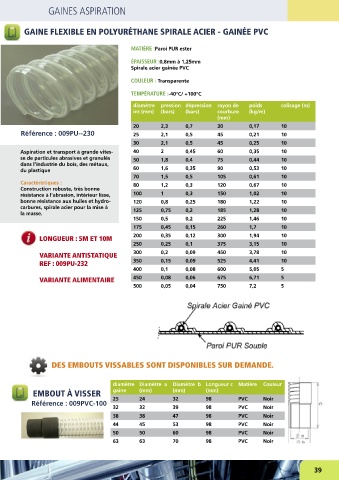

Page 41 - nortec-maintenance

GAINES ASPIRATION GAINES ASPIRATION

GAINE FLEXIBLE EN POLYURÉTHANE SPIRALE ACIER - GAINÉE PVC

MATIÈRE :Paroi PUR ester

ÉPAISSEUR :0,8mm à 1,25mm
Spirale acier gainée PVC

COULEUR : Transparente

TEMPÉRATURE :-40°C/ +100°C
diamètre pression dépression rayon de poids colisage (m)
int (mm) (bars) (bars) courbure (kg/m)
(mm)
20 2,3 0,7 30 0,17 10
Référence : 009PU--230 25 2,1 0,5 45 0,21 10

30 2,1 0,5 45 0,25 10
Aspiration et transport à grande vites- 40 2 0,45 60 0,35 10
se de particules abrasives et granulés 50 1,8 0,4 75 0,44 10
dans l’industrie du bois, des métaux,
du plastique 60 1,6 0,35 90 0,53 10
70 1,5 0,5 105 0,61 10
Caractéristiques : 80 1,2 0,3 120 0,67 10
Construction robuste, très bonne
résistance à l’abrasion, intérieur lisse, 100 1 0,3 150 1,02 10
bonne résistance aux huiles et hydro- 120 0,8 0,25 180 1,22 10
carbures, spirale acier pour la mise à 125 0,75 0,2 185 1,28 10
la masse.
150 0,5 0,2 225 1,46 10
175 0,45 0,15 260 1,7 10
LONGUEUR : 5M ET 10M 200 0,35 0,12 300 1,94 10
250 0,25 0,1 375 3,15 10
VARIANTE ANTISTATIQUE 300 0,2 0,09 450 3,78 10
REF : 009PU-232 350 0,15 0,09 525 4,41 10
400 0,1 0,08 600 5,05 5
VARIANTE ALIMENTAIRE 450 0,08 0,06 675 6,71 5
500 0,05 0,04 750 7,2 5

DES EMBOUTS VISSABLES SONT DISPONIBLES SUR DEMANDE.

diamètre Diamètre a Diamètre b Longueur c Matière Couleur
EMBOUT À VISSER gaine (mm) (mm) (mm)

Référence : 009PVC-100 25 24 32 98 PVC Noir
32 32 39 98 PVC Noir
38 38 47 98 PVC Noir
44 45 53 98 PVC Noir
50 50 60 98 PVC Noir
63 63 70 98 PVC Noir

ASPIRATION FEUILLES SANS RÂTEAU C’EST LE NOUVEAU CHANT DES MUNICIPAUX 39
