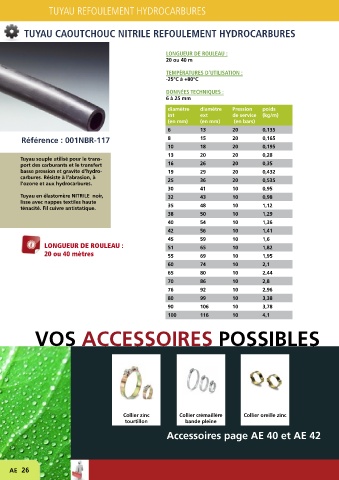

TUYAU REFOULEMENT HYDROCARBURES

TUYAU CAOUTCHOUC NITRILE REFOULEMENT HYDROCARBURES

LONGUEUR DE ROULEAU :
20 ou 40 m

TEMPÉRATURES D’UTILISATION :
-25°C à +80°C

DONNÉES TECHNIQUES :
6 à 25 mm
diamètre diamètre Pression poids
int ext de service (kg/m)
(en mm) (en mm) (en bars)
6 13 20 0,135
Référence : 001NBR-117 8 15 20 0,165
10 18 20 0,195
13 20 20 0,28
Tuyau souple utilisé pour le trans-
port des carburants et le transfert 16 26 20 0,35
basse pression et gravite d’hydro- 19 29 20 0,432
carbures. Résiste à l’abrasion, à 25 36 20 0,535
l’ozone et aux hydrocarbures.
30 41 10 0,95
Tuyau en élastomère NITRILE noir, 32 43 10 0,98
lisse avec nappes textiles haute
ténacité. Fil cuivre antistatique. 35 48 10 1,12
38 50 10 1,29
40 54 10 1,36
42 56 10 1,41
45 59 10 1,6
LONGUEUR DE ROULEAU : 51 65 10 1,82
20 ou 40 mètres 55 69 10 1,95
60 74 10 2,1
65 80 10 2,44
70 86 10 2,8
76 92 10 2,96
80 99 10 3,38
90 106 10 3,78
100 116 10 4,1

VOS ACCESSOIRES POSSIBLES

Collier zinc Collier crémaillère Collier oreille zinc
tourtillon bande pleine
Accessoires page AE 40 et AE 42

AE 26
