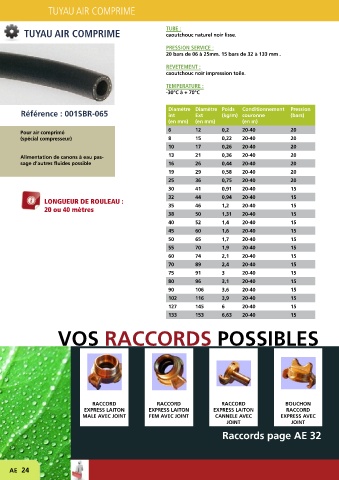

Page 26 - nortec-assainissement

TUYAU AIR COMPRIME

TUYAU AIR COMPRIME TUBE :
caoutchouc naturel noir lisse.

PRESSION SERVICE :
20 bars de 06 à 25mm. 15 bars de 32 à 133 mm .

REVETEMENT :
caoutchouc noir impression toile.

TEMPERATURE :
-30°C à + 70°C

Diamètre Diamètre Poids Conditionnement Pression
Référence : 001SBR-065 int Ext (kg/m) couronne (bars)
(en mm) (en mm) (en m)
6 12 0,2 20-40 20
Pour air comprimé
(spécial compresseur) 8 15 0,22 20-40 20
10 17 0,26 20-40 20
Alimentation de canons à eau pas- 13 21 0,36 20-40 20
sage d’autres fluides possible 16 26 0,44 20-40 20
19 29 0,58 20-40 20
25 36 0,75 20-40 20
30 41 0,91 20-40 15
32 44 0,94 20-40 15
LONGUEUR DE ROULEAU : 35 46 1,2 20-40 15
20 ou 40 mètres
38 50 1,31 20-40 15
40 52 1,4 20-40 15
45 60 1,6 20-40 15
50 65 1,7 20-40 15
55 70 1,9 20-40 15
60 74 2,1 20-40 15
70 89 2,4 20-40 15
75 91 3 20-40 15
80 96 3,1 20-40 15
90 106 3,6 20-40 15
102 116 3,9 20-40 15
127 145 6 20-40 15
133 153 6,63 20-40 15

VOS RACCORDS POSSIBLES

RACCORD RACCORD RACCORD BOUCHON
EXPRESS LAITON EXPRESS LAITON EXPRESS LAITON RACCORD
MALE AVEC JOINT FEM AVEC JOINT CANNELE AVEC EXPRESS AVEC
JOINT JOINT
Raccords page AE 32

AE 24
