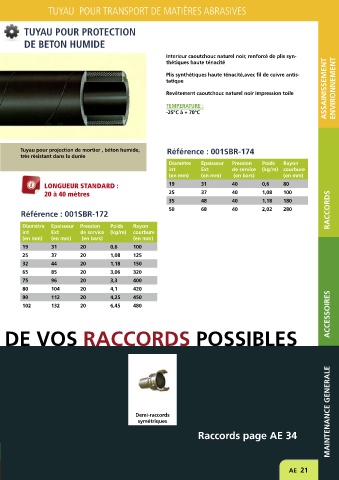

TUYAU POUR TRANSPORT DE MATIÈRES ABRASIVES

TUYAU POUR PROTECTION
DE BETON HUMIDE

Interieur caoutchouc naturel noir, renforcé de plis syn-
thétiques haute ténacité

Plis synthétiques haute ténacité,avec fil de cuivre antis-
tatique

Revêtement caoutchouc naturel noir impression toile ASSAINISSEMENT ENVIRONNEMENT

TEMPERATURE :
-25°C à + 70°C

Tuyau pour projection de mortier , béton humide, Référence : 001SBR-174
très résistant dans la durée
Diamètre Epaisseur Pression Poids Rayon
int Ext de service (kg/m) courbure
(en mm) (en mm) (en bars) (en mm)
LONGUEUR STANDARD : 19 31 40 0,6 80
20 à 40 mètres 25 37 40 1,08 100
35 48 40 1,18 180
50 68 40 2,02 280 RACCORDS
Référence : 001SBR-172

Diamètre Epaisseur Pression Poids Rayon
int Ext de service (kg/m) courbure
(en mm) (en mm) (en bars) (en mm)
19 31 20 0,6 100
25 37 20 1,08 125
32 44 20 1,18 150
65 85 20 3,06 320
75 96 20 3,3 400
80 104 20 4,1 420
ACCESSOIRES
90 112 20 4,25 450
102 132 20 6,45 480

L’ENSEMBLE DE VOS RACCORDS POSSIBLES

MAINTENANCE GENERALE

Demi-raccords
symétriques
Raccords page AE 34

AE 21
