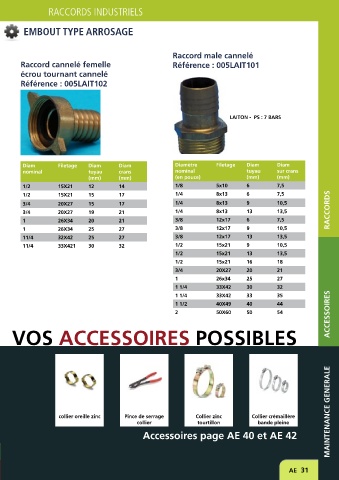

P. 33
RACCORDS INDUSTRIELS
EMBOUT TYPE ARROSAGE
Raccord male cannelé
Raccord cannelé femelle Référence : 005LAIT101
écrou tournant cannelé
Référence : 005LAIT102
LAITON - PS : 7 BARS
Diam Filetage Diam Diam Diamètre Filetage Diam Diam
nominal tuyau crans nominal tuyau sur crans
(mm) (mm) (en pouce) (mm) (mm)
1/2 15X21 12 14 1/8 5x10 6 7,5
1/2 15X21 15 17 1/4 8x13 6 7,5
3/4 20X27 15 17 1/4 8x13 9 10,5
3/4 20X27 19 21 1/4 8x13 13 13,5 RACCORDS
1 26X34 20 21 3/8 12x17 6 7,5
1 26X34 25 27 3/8 12x17 9 10,5
11/4 32X42 25 27 3/8 12x17 13 13,5
11/4 33X421 30 32 1/2 15x21 9 10,5
1/2 15x21 13 13,5
1/2 15x21 16 18
3/4 20X27 20 21
1 26x34 25 27
1 1/4 33X42 30 32
1 1/4 33X42 33 35
1 1/2 40X49 40 44
2 50X60 50 54 ACCESSOIRES
L’ENSEMBLE DE TOUS VOS ACCESSOIRES POSSIBLES
MAINTENANCE GENERALE
collier oreille zinc Pince de serrage Collier zinc Collier crémaillère
collier tourtillon bande pleine
Accessoires page AE 40 et AE 42
Accéssoires page XX
AE 31
