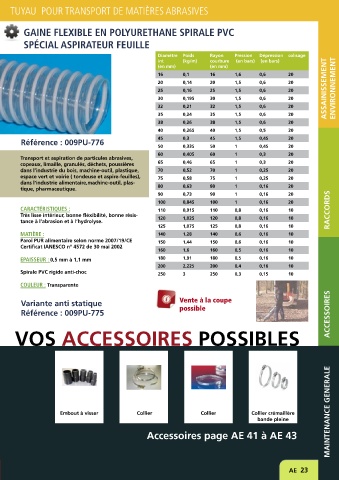

TUYAU POUR TRANSPORT DE MATIÈRES ABRASIVES

GAINE FLEXIBLE EN POLYURETHANE SPIRALE PVC
SPÉCIAL ASPIRATEUR FEUILLE

Diamètre Poids Rayon Pression Dépression colisage
int (kg/m) courbure (en bars) (en bars)
(en mm) (en mm)
16 0,1 16 1,6 0,6 20
20 0,14 20 1,5 0,6 20
25 0,16 25 1,5 0,6 20 ASSAINISSEMENT ENVIRONNEMENT
30 0,195 30 1,5 0,6 20
32 0,21 32 1,5 0,6 20
35 0,24 35 1,5 0,6 20
38 0,26 38 1,5 0,6 20
40 0,265 40 1,5 0,5 20
Référence : 009PU-776 45 0,3 45 1,5 0,45 20
50 0,335 50 1 0,45 20
60 0,405 60 1 0,3 20
Transport et aspiration de particules abrasives,
copeaux, limaille, granulés, déchets, poussières 65 0,46 65 1 0,3 20
dans l’industrie du bois, machine-outil, plastique, 70 0,52 70 1 0,25 20
espace vert et voirie ( tondeuse et aspire-feuilles), 75 0,58 75 1 0,25 20
dans l’industrie alimentaire,machine-outil, plas-
tique, pharmaceutique. 80 0,63 80 1 0,16 20
90 0,73 90 1 0,16 20
100 0,845 100 1 0,16 20
CARACTÉRISTIQUES : 110 0,915 110 0,8 0,16 10 RACCORDS
Très lisse intérieur, bonne fléxibilité, bonne résis-
tance à l’abrasion et à l’hydrolyse. 120 1,025 120 0,8 0,16 10
125 1,075 125 0,8 0,16 10
MATIÈRE : 140 1,28 140 0,6 0,16 10
Paroi PUR alimentaire selon norme 2007/19/CE 150 1,44 150 0,6 0,16 10
Certificat IANESCO n° 4572 de 30 mai 2002
160 1,6 160 0,5 0,16 10
EPAISSEUR : 0,5 mm à 1,1 mm 180 1,91 180 0,5 0,16 10
200 2,225 200 0,4 0,16 10
Spirale PVC rigide anti-choc 250 3 250 0,3 0,15 10

COULEUR : Transparente

Variante anti statique Vente à la coupe
Référence : 009PU-775 possible ACCESSOIRES

VOS ACCESSOIRES POSSIBLES

MAINTENANCE GENERALE

Embout à visser Collier Collier Collier crémaillère
bande pleine

Accessoires page AE 41 à AE 43
