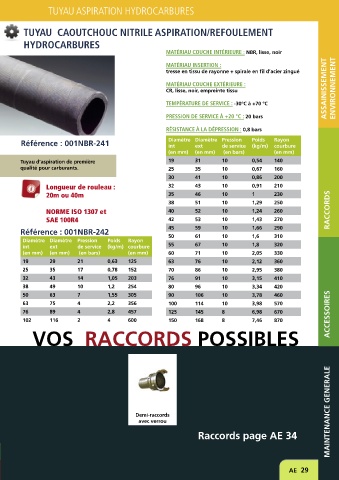

Page 31 - nortec-assainissement

TUYAU ASPIRATION HYDROCARBURES

TUYAU CAOUTCHOUC NITRILE ASPIRATION/REFOULEMENT
HYDROCARBURES

MATÉRIAU COUCHE INTÉRIEURE : NBR, lisse, noir

MATÉRIAU INSERTION :
tresse en tissu de rayonne + spirale en fil d’acier zingué

MATÉRIAU COUCHE EXTÉRIEURE :
CR, lisse, noir, empreinte tissu ASSAINISSEMENT ENVIRONNEMENT

TEMPÉRATURE DE SERVICE : -30°C à +70 °C

PRESSION DE SERVICE À +20 °C : 20 bars

RÉSISTANCE À LA DÉPRESSION : 0,8 bars
Référence : 001NBR-241 Diamètre Diamètre Pression Poids Rayon
int
courbure
(kg/m)
de service
ext
(en mm) (en mm) (en bars) (en mm)
Tuyau d’aspiration de première 19 31 10 0,54 140
qualité pour carburants. 25 35 10 0,67 160
30 41 10 0,86 200
Longueur de rouleau : 32 43 10 0,91 210
20m ou 40m 35 46 10 1 230
38 51 10 1,29 250
NORME ISO 1307 et 40 52 10 1,24 260 RACCORDS
SAE 100R4 42 53 10 1,43 270
45 59 10 1,66 290
Référence : 001NBR-242
Diamètre Diamètre Pression Poids Rayon 50 61 10 1,6 310
int ext de service (kg/m) courbure 55 67 10 1,8 320
(en mm) (en mm) (en bars) (en mm) 60 71 10 2,05 330
19 29 21 0,63 125 63 76 10 2,12 360
25 35 17 0,78 152 70 86 10 2,95 380
32 43 14 1,05 203 76 91 10 3,15 410
38 49 10 1,2 254 80 96 10 3,34 420
50 63 7 1,55 305 90 106 10 3,78 460
63 75 4 2,2 356 100 114 10 3,98 570
76 89 4 2,8 457 125 145 8 6,98 670 ACCESSOIRES
102 116 2 4 600 150 168 8 7,46 870
L’ENSEMBLE DE VOS RACCORDS POSSIBLES

MAINTENANCE GENERALE

Demi-raccords
avec verrou
Raccords page AE 34

AE 29
