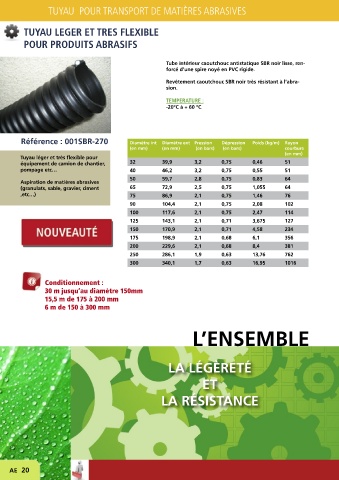

TUYAU POUR TRANSPORT DE MATIÈRES ABRASIVES

TUYAU LEGER ET TRES FLEXIBLE
POUR PRODUITS ABRASIFS

Tube intérieur caoutchouc antistatique SBR noir lisse, ren-
forcé d’une spire noyé en PVC rigide.

Revêtement caoutchouc SBR noir très résistant à l’abra-
sion.
TEMPERATURE :
-20°C à + 60 °C

Référence : 001SBR-270 Diamètre int Diamètre ext Pression Dépression Poids (kg/m) Rayon
(en mm) (en mm) (en bars) (en bars) courbure
(en mm)
Tuyau léger et très flexible pour
équipement de camion de chantier, 32 39,9 3,2 0,75 0,46 51
pompage etc… 40 46,2 3,2 0,75 0,55 51
50 59,7 2,8 0,75 0,83 64
Aspiration de matières abrasives
(granulats, sable, gravier, ciment 65 72,9 2,5 0,75 1,055 64
,etc…) 75 86,9 2,1 0,75 1,46 76
90 104,4 2,1 0,75 2,08 102
100 117,6 2,1 0,75 2,47 114
125 143,1 2,1 0,71 3,675 127
150 170,9 2,1 0,71 4,58 234
175 198,9 2,1 0,68 6,1 356
200 229,6 2,1 0,68 8,4 381
250 286,1 1,9 0,63 13,76 762
300 340,1 1,7 0,63 16,95 1016

Conditionnement :
30 m jusqu’au diamètre 150mm
15,5 m de 175 à 200 mm
6 m de 150 à 300 mm
