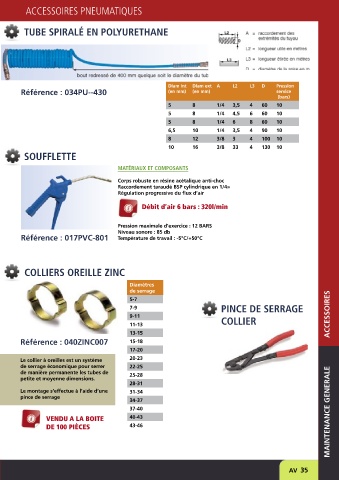

P. 37

ACCESSOIRES PNEUMATIQUES



          TUBE SPIRALÉ EN POLYURETHANE










                                                            Diam int  Diam ext  A  L2    L3  D    Pression
        Référence : 034PU--430                              (en mm)  (en mm)                      service
                                                                                                   (bars)
                                                            5        8       1/4   3,5   4   60   10
                                                            5        8       1/4   4,5   6   60   10
                                                            5        8       1/4   6     8   60   10
                                                            6,5      10      1/4   3,5   4   90   10
                                                            8        12      3/8   3     4   100  10
                                                            10       16      3/8   33    4   130  10
          SOUFFLETTE

                                          MATÉRIAUX ET COMPOSANTS

                                          Corps robuste en résine acétalique anti-choc
                                          Raccordement taraudé BSP cylindrique en 1/4»
                                          Régulation progressive du flux d’air
                                                    Débit d’air 6 bars : 320l/min



                                          Pression maximale d’exercice : 12 BARS
                                          Niveau sonore : 85 db
        Référence : 017PVC-801            Température de travail : -5°C/+50°C





          COLLIERS OREILLE ZINC


                                               Diamètres
                                               de serrage
                                               5-7
                                               7-9                             PINCE DE SERRAGE
                                               9-11                            COLLIER                               ACCESSOIRES
                                               11-13
                                               13-15
        Référence : 040ZINC007                 15-18
                                               17-20
        Le collier à oreilles est un système   20-23
        de serrage économique pour serrer      22-25
        de manière permanente les tubes de     25-28
        petite et moyenne dimensions.
                                               28-31
        Le montage s’effectue à l’aide d’une   31-34
        pince de serrage
                                               34-37
                                               37-40                                                                 MAINTENANCE GENERALE
                 VENDU A LA BOITE              40-43
                 DE 100 PIÈCES                 43-46







 Flexibles rangés = sécurité                                                                          AV   35
   32   33   34   35   36   37   38   39   40   41   42
