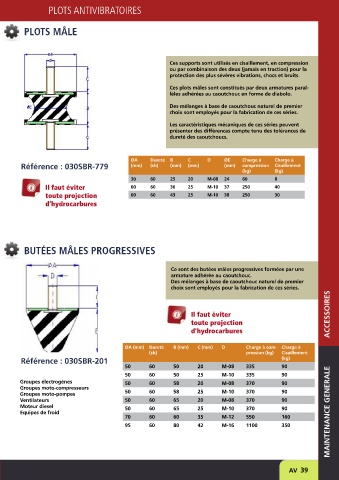

PLOTS ANTIVIBRATOIRES

PLOTS MÂLE

Ces supports sont utilisés en cisaillement, en compression
ou par combinaison des deux (jamais en traction) pour la
protection des plus sévères vibrations, chocs et bruits.
Ces plots mâles sont constitués par deux armatures paral-
lèles adhérées au caoutchouc en forme de diabolo.

Des mélanges à base de caoutchouc naturel de premier
choix sont employés pour la fabrication de ces séries.

Les caractéristiques mécaniques de ces séries peuvent
présenter des différences compte tenu des tolérances de
dureté des caoutchoucs.

ØA Dureté B C D ØE Charge à Charge à
Référence : 030SBR-779 (mm) (sh) (mm) (mm) (mm) compression Cisaillement
(kg) (kg)
30 60 25 20 M-08 24 60 8
Il faut éviter 60 60 36 25 M-10 37 250 40
toute projection 60 60 43 25 M-10 38 250 30
d’hydrocarbures

BUTÉES MÂLES PROGRESSIVES

Ce sont des butées mâles progressives formées par une
armature adhérée au caoutchouc.
Des mélanges à base de caoutchouc naturel de premier
choix sont employés pour la fabrication de ces séries.
ACCESSOIRES

Il faut éviter
toute projection
d’hydrocarbures

ØA (mm) Dureté B (mm) C (mm) D Charge à com- Charge à
(sh) pression (kg) Cisaillement
Référence : 030SBR-201 (kg)
50 60 50 20 M-08 335 90
50 60 50 25 M-10 335 90
Groupes électrogènes 50 60 58 20 M-08 370 90
Groupes moto-compresseurs
Groupes moto-pompes 50 60 58 25 M-10 370 90
Ventilateurs 50 60 65 20 M-08 370 90
Moteur diesel 50 60 65 25 M-10 370 90
Equipes de froid MAINTENANCE GENERALE
70 60 60 35 M-12 550 160
95 60 80 42 M-16 1100 350

Antivibration ! je suis votre solution AV 39
