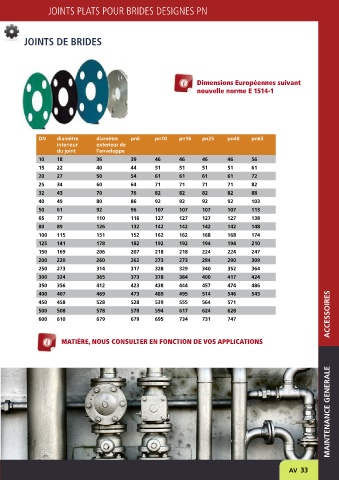

JOINTS PLATS POUR BRIDES DESIGNES PN





          JOINTS DE BRIDES







                                                                      Dimensions Européennes suivant
                                                                      nouvelle norme E 1514-1









               DN    diamètre      diamètre    pn6     pn10     pn16    pn25     pn40    pn63
                     interieur     exterieur de
                     du joint      l’enveloppe
               10    18            36          39      46       46      46       46      56
               15    22            40          44      51       51      51       51      61
               20    27            50          54      61       61      61       61      72
               25    34            60          64      71       71      71       71      82
               32    43            70          76      82       82      82       82      88
               40    49            80          86      92       92      92       92      103
               50    61            92          96      107      107     107      107     113
               65    77            110         116     127      127     127      127     138
               80    89            126         132     142      142     142      142     148
               100   115           151         152     162      162     168      168     174
               125   141           178         182     192      192     194      194     210
               150   169           206         207     218      218     224      224     247
               200   220           260         262     273      273     284      290     309
               250   273           314         317     328      329     340      352     364
               300   324           365         373     378      384     400      417     424
               350   356           412         423     438      444     457      474     486
                                                                                                                     ACCESSOIRES
               400   407           469         473     489      495     514      546     543
               450   458           528         528     539      555     564      571
               500   508           578         578     594      617     624      628
               600   610           679         679     695      734     731      747



                       MATIÈRE, NOUS CONSULTER EN FONCTION DE VOS APPLICATIONS
