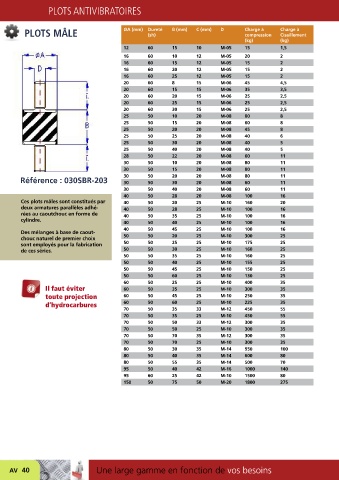

PLOTS ANTIVIBRATOIRES

PLOTS MÂLE ØA (mm) Dureté B (mm) C (mm) D Charge à Charge à
Cisaillement
(sh)
compression
(kg) (kg)
12 60 15 10 M-05 15 1,5
16 60 10 12 M-05 20 2
16 60 15 12 M-05 15 2
16 60 20 12 M-05 15 2
16 60 25 12 M-05 15 2
20 60 8 15 M-06 45 4,5
20 60 15 15 M-06 35 3,5
20 60 20 15 M-06 25 2,5
20 60 25 15 M-06 25 2,5
20 60 30 15 M-06 25 2,5
25 50 10 20 M-08 80 8
25 50 15 20 M-08 60 8
25 50 20 20 M-08 45 8
25 50 25 20 M-08 40 6
25 50 30 20 M-08 40 5
25 50 40 20 M-08 40 5
28 50 22 20 M-08 60 11
30 50 10 20 M-08 80 11
30 50 15 20 M-08 80 11
30 50 20 20 M-08 80 11
Référence : 030SBR-203 30 50 30 20 M-08 60 11
30 50 40 20 M-08 60 11
40 50 28 20 M-08 100 16
Ces plots mâles sont constitués par 40 50 20 25 M-10 160 20
deux armatures parallèles adhé- 40 50 28 25 M-10 100 16
rées au caoutchouc en forme de 40 50 35 25 M-10 100 16
cylindre. 40 50 40 25 M-10 100 16
40 50 45 25 M-10 100 16
Des mélanges à base de caout-
chouc naturel de premier choix 50 50 20 25 M-10 300 25
sont employés pour la fabrication 50 50 25 25 M-10 175 25
de ces séries. 50 50 30 25 M-10 160 25
50 50 35 25 M-10 160 25
50 50 40 25 M-10 155 25
50 50 45 25 M-10 150 25
50 50 60 25 M-10 130 25
60 50 25 25 M-10 400 35
Il faut éviter 60 50 35 25 M-10 300 35
toute projection 60 50 45 25 M-10 250 35
d’hydrocarbures 60 50 60 25 M-10 225 35
70 50 35 33 M-12 450 55
70 50 35 25 M-10 450 55
70 50 50 33 M-12 300 35
70 50 50 25 M-10 300 35
70 50 70 35 M-12 300 35
70 50 70 25 M-10 300 35
80 50 30 35 M-14 950 100
80 50 40 35 M-14 600 80
80 50 55 35 M-14 500 70
95 50 40 42 M-16 1000 140
95 60 25 42 M-10 1500 80
150 50 75 50 M-20 1800 275

AV 40 Une large gamme en fonction de vos besoins
