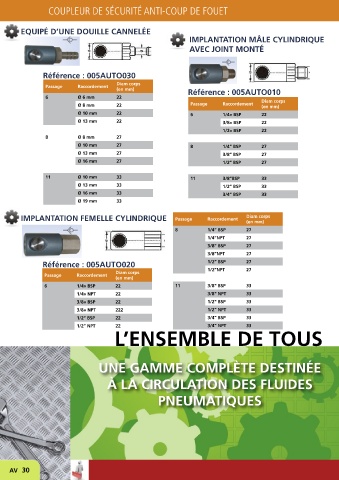

COUPLEUR DE SÉCURITÉ ANTI-COUP DE FOUET

EQUIPÉ D’UNE DOUILLE CANNELÉE
IMPLANTATION MÂLE CYLINDRIQUE
AVEC JOINT MONTÉ

Référence : 005AUTO030
Diam corps
Passage Raccordement
(en mm) Référence : 005AUTO010
6 Ø 6 mm 22 Diam corps
Ø 8 mm 22 Passage Raccordement (en mm)
Ø 10 mm 22 6 1/4» BSP 22
Ø 13 mm 22 3/8» BSP 22
1/2» BSP 22
8 Ø 8 mm 27
Ø 10 mm 27 8 1/4” BSP 27
Ø 13 mm 27 3/8” BSP 27
Ø 16 mm 27 1/2” BSP 27

11 Ø 10 mm 33 11 3/8”BSP 33
Ø 13 mm 33 1/2” BSP 33
Ø 16 mm 33 3/4” BSP 33
Ø 19 mm 33

IMPLANTATION FEMELLE CYLINDRIQUE Passage Raccordement Diam corps
(en mm)
8 1/4” BSP 27
1/4”NPT 27
3/8” BSP 27
3/8”NPT 27
Référence : 005AUTO020 1/2” BSP 27
Diam corps 1/2”NPT 27
Passage Raccordement
(en mm)
6 1/4» BSP 22 11 3/8" BSP 33
1/4» NPT 22 3/8" NPT 33
3/8» BSP 22 1/2" BSP 33
3/8» NPT 222 1/2" NPT 33
1/2” BSP 22 3/4" BSP 33
1/2” NPT 22 3/4" NPT 33
L’ENSEMBLE DE TOUS VOS ACCESSOIRES POSSIBLES

UNE GAMME COMPLÈTE DESTINÉE

À LA CIRCULATION DES FLUIDES

PNEUMATIQUES

AV 30
