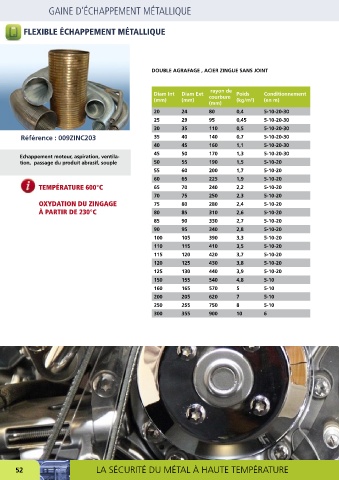

GAINE D’ÉCHAPPEMENT MÉTALLIQUE

FLEXIBLE ÉCHAPPEMENT MÉTALLIQUE

DOUBLE AGRAFAGE , ACIER ZINGUE SANS JOINT

rayon de
Diam Int Diam Ext Poids Conditionnement
(mm) (mm) courbure (kg/m²) (en m)
(mm)
20 24 80 0,4 5-10-20-30
25 29 95 0,45 5-10-20-30
30 35 110 0,5 5-10-20-30
Référence : 009ZINC203 35 40 140 0,7 5-10-20-30
40 45 160 1,1 5-10-20-30
45 50 170 1,3 5-10-20-30
Echappement moteur, aspiration, ventila-
tion, passage du produit abrasif, souple 50 55 190 1,5 5-10-20
55 60 200 1,7 5-10-20
60 65 225 1,9 5-10-20
TEMPÉRATURE 600°C 65 70 240 2,2 5-10-20
70 75 250 2,3 5-10-20
OXYDATION DU ZINGAGE 75 80 280 2,4 5-10-20
À PARTIR DE 230°C 80 85 310 2,6 5-10-20
85 90 330 2,7 5-10-20
90 95 340 2,8 5-10-20
100 105 390 3,3 5-10-20
110 115 410 3,5 5-10-20
115 120 420 3,7 5-10-20
120 125 430 3,8 5-10-20
125 130 440 3,9 5-10-20
150 155 540 4,8 5-10
160 165 570 5 5-10
200 205 620 7 5-10
250 255 750 8 5-10
300 355 900 10 6

52 LA SÉCURITÉ DU MÉTAL À HAUTE TEMPÉRATURE
