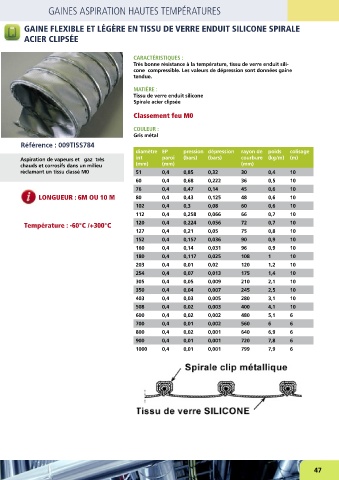

GAINES ASPIRATION HAUTES TEMPÉRATURES GAINES ASPIRATION HAUTES TEMPÉRATURES

GAINE FLEXIBLE ET LÉGÈRE EN TISSU DE VERRE ENDUIT SILICONE SPIRALE
ACIER CLIPSÉE

CARACTÉRISTIQUES :
Très bonne résistance à la température, tissu de verre enduit sili-
cone compressible. Les valeurs de dépression sont données gaine
tendue.

MATIÈRE :
Tissu de verre enduit silicone
Spirale acier clipsée
Classement feu M0

COULEUR :
Gris métal
Référence : 009TISS784
diamètre EP pression dépression rayon de poids colisage
Aspiration de vapeurs et gaz très int paroi (bars) (bars) courbure (kg/m) (m)
chauds et corrosifs dans un milieu (mm) (mm) (mm)
réclamant un tissu classé M0 51 0,4 0,85 0,32 30 0,4 10
60 0,4 0,68 0,222 36 0,5 10
76 0,4 0,47 0,14 45 0,6 10
LONGUEUR : 6M OU 10 M 80 0,4 0,43 0,125 48 0,6 10
102 0,4 0,3 0,08 60 0,6 10
112 0,4 0,258 0,066 66 0,7 10
Température : -60°C /+300°C 120 0,4 0,224 0,056 72 0,7 10
127 0,4 0,21 0,05 75 0,8 10
152 0,4 0,157 0,036 90 0,9 10
160 0,4 0,14 0,031 96 0,9 10
180 0,4 0,117 0,025 108 1 10
203 0,4 0,01 0,02 120 1,2 10
254 0,4 0,07 0,013 175 1,4 10
305 0,4 0,05 0,009 210 2,1 10
350 0,4 0,04 0,007 245 2,5 10
403 0,4 0,03 0,005 280 3,1 10
508 0,4 0,02 0,003 400 4,1 10
600 0,4 0,02 0,002 480 5,1 6
700 0,4 0,01 0,002 560 6 6
800 0,4 0,02 0,001 640 6,9 6
900 0,4 0,01 0,001 720 7,8 6
1000 0,4 0,01 0,001 799 7,9 6

AMBIANCE AGRESSIVE, J’AI LA SOLUTION 47
