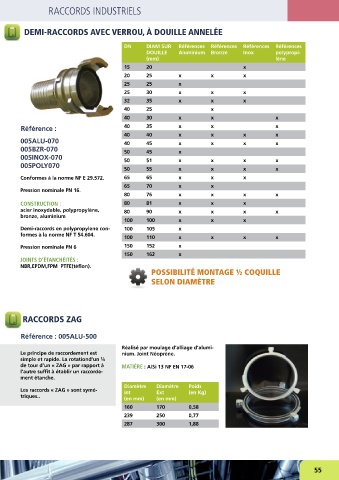

RACCORDS INDUSTRIELS

DEMI-RACCORDS AVEC VERROU, À DOUILLE ANNELÉE

DN DIAM SUR Références Références Références Références
DOUILLE Aluminium Bronze Inox polypropi-
(mm) lène
15 20 x
20 25 x x x
25 25 x
25 30 x x x
32 35 x x x
40 25 x
40 30 x x x
Référence : 40 35 x x x
40 40 x x x x
005ALU-070 40 45 x x x x
005BZR-070 50 45 x
005INOX-070 50 51 x x x x
005POLY070 50 55 x x x x

Conformes à la norme NF E 29.572. 65 65 x x x
65 70 x x
Pression nominale PN 16.
80 76 x x x x
CONSTRUCTION : 80 81 x x x
acier inoxydable, polypropylène, 80 90 x x x x
bronze, aluminium
100 100 x x x
Demi-raccords en polypropylene con- 100 105 x
formes à la norme NF T 54.604. 100 110 x x x x

Pression nominale PN 6 150 152 x
150 162 x
JOINTS D’ÉTANCHÉITÉS :
NBR,EPDM,FPM PTFE(téflon).
POSSIBILITÉ MONTAGE ½ COQUILLE
SELON DIAMÈTRE

RACCORDS ZAG

Référence : 005ALU-500

Réalisé par moulage d’alliage d’alumi-
Le principe de raccordement est nium. Joint Néoprène.
simple et rapide. La rotationd’un ¼
de tour d’un « ZAG » par rapport à MATIÈRE : AlSi 13 NF EN 17-06
l’autre suffit à établir un raccorde-
ment étanche.
Diamètre Diamètre Poids
Les raccords « ZAG » sont symé- int Ext (en Kg)
triques.. (en mm) (en mm)
160 170 0,58
239 250 0,77
287 300 1,88
