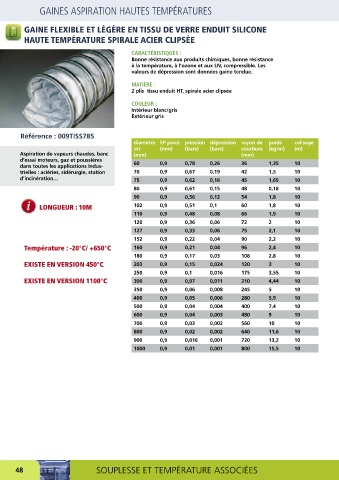

GAINES ASPIRATION HAUTES TEMPÉRATURES

GAINE FLEXIBLE ET LÉGÈRE EN TISSU DE VERRE ENDUIT SILICONE

HAUTE TEMPÉRATURE SPIRALE ACIER CLIPSÉE

CARACTÉRISTIQUES :
Bonne résistance aux produits chimiques, bonne résistance
à la température, à l’ozone et aux UV, compressible. Les
valeurs de dépression sont données gaine tendue.

MATIÈRE :
2 plis tissu enduit HT, spirale acier clipsée

COULEUR :
Intérieur blanc/gris
Extérieur gris

Référence : 009TISS785
diamètre EP paroi pression dépression rayon de poids colisage
int (mm) (bars) (bars) courbure (kg/m) (m)
Aspiration de vapeurs chaudes, banc (mm) (mm)
d’essai moteurs, gaz et poussières
dans toutes les applications indus- 60 0,9 0,78 0,26 36 1,35 10
trielles : aciéries, sidérurgie, station 70 0,9 0,67 0,19 42 1,5 10
d’incinération… 75 0,9 0,62 0,16 45 1,65 10

80 0,9 0,61 0,15 48 0,18 10
90 0,9 0,56 0,12 54 1,8 10
LONGUEUR : 10M 102 0,9 0,51 0,1 60 1,8 10
110 0,9 0,48 0,08 66 1,9 10
120 0,9 0,36 0,06 72 2 10
127 0,9 0,33 0,06 75 2,1 10
152 0,9 0,22 0,04 90 2,2 10
Température : -20°C/ +650°C 160 0,9 0,21 0,04 96 2,4 10
180 0,9 0,17 0,03 108 2,8 10
EXISTE EN VERSION 450°C 203 0,9 0,15 0,024 120 3 10
250 0,9 0,1 0,016 175 3,55 10
EXISTE EN VERSION 1100°C 300 0,9 0,07 0,011 210 4,44 10
350 0,9 0,06 0,008 245 5 10
400 0,9 0,05 0,006 280 5,9 10
500 0,9 0,04 0,004 400 7,4 10
600 0,9 0,04 0,003 480 9 10
700 0,9 0,03 0,002 560 10 10
800 0,9 0,02 0,002 640 11,6 10
900 0,9 0,016 0,001 720 13,2 10
1000 0,9 0,01 0,001 800 15,5 10

48 SOUPLESSE ET TEMPÉRATURE ASSOCIÉES
