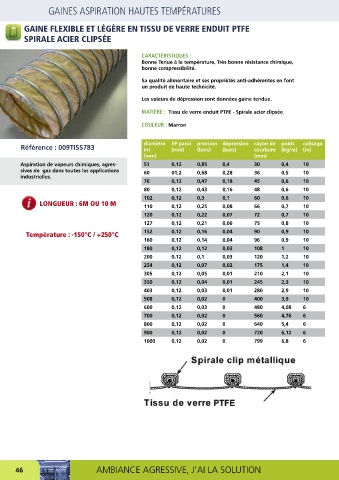

GAINES ASPIRATION HAUTES TEMPÉRATURES

GAINE FLEXIBLE ET LÉGÈRE EN TISSU DE VERRE ENDUIT PTFE
SPIRALE ACIER CLIPSÉE

CARACTÉRISTIQUES :
Bonne Tenue à la température, Très bonne résistance chimique,
bonne compressibilité.

Sa qualité alimentaire et ses propriétés anti-adhérentes en font
un produit de haute technicité.

Les valeurs de dépression sont données gaine tendue.

MATIÈRE : Tissu de verre enduit PTFE - Spirale acier clipsée

COULEUR : Marron

diamètre EP paroi pression dépression rayon de poids colisage
Référence : 009TISS783 int (mm) (bars) (bars) courbure (kg/m) (m)
(mm) (mm)
Aspiration de vapeurs chimiques, agres- 51 0,12 0,85 0,4 30 0,4 10
sives de gaz dans toutes les applications 60 01,2 0,68 0,28 36 0,5 10
industrielles.
76 0,12 0,47 0,18 45 0,6 10
80 0,12 0,43 0,16 48 0,6 10
102 0,12 0,3 0,1 60 0,6 10
LONGUEUR : 6M OU 10 M 110 0,12 0,25 0,08 66 0,7 10
120 0,12 0,22 0,07 72 0,7 10
127 0,12 0,21 0,06 75 0,8 10
Température : -150°C / +250°C 152 0,12 0,16 0,04 90 0,9 10
160 0,12 0,14 0,04 96 0,9 10
180 0,12 0,12 0,03 108 1 10
200 0,12 0,1 0,03 120 1,2 10
254 0,12 0,07 0,02 175 1,4 10
305 0,12 0,05 0,01 210 2,1 10
350 0,12 0,04 0,01 245 2,3 10
403 0,12 0,03 0,01 280 2,9 10
508 0,12 0,02 0 400 3,9 10
600 0,12 0,03 0 480 4,08 6
700 0,12 0,02 0 560 4,76 6
800 0,12 0,02 0 640 5,4 6
900 0,12 0,02 0 720 6,12 6
1000 0,12 0,02 0 799 6,8 6

46 AMBIANCE AGRESSIVE, J’AI LA SOLUTION
