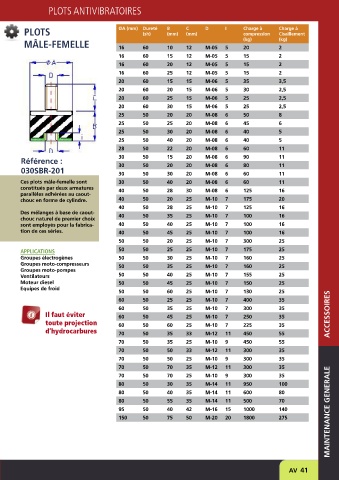

PLOTS ANTIVIBRATOIRES

PLOTS ØA (mm) Dureté B C D I Charge à Charge à
(mm)
(sh)
Cisaillement
compression
(mm)
MÂLE-FEMELLE 16 60 10 12 M-05 5 (kg) (kg)
2
20
16 60 15 12 M-05 5 15 2
16 60 20 12 M-05 5 15 2
16 60 25 12 M-05 5 15 2
20 60 15 15 M-06 5 35 3,5
20 60 20 15 M-06 5 30 2,5
20 60 25 15 M-06 5 25 2,5
20 60 30 15 M-06 5 25 2,5
25 50 20 20 M-08 6 50 8
25 50 25 20 M-08 6 45 6
25 50 30 20 M-08 6 40 5
25 50 40 20 M-08 6 40 5
28 50 22 20 M-08 6 60 11
Référence : 30 50 15 20 M-08 6 90 11
030SBR-201 30 50 20 20 M-08 6 80 11
6
11
60
30
50
30
20
M-08
Ces plots mâle-femelle sont 30 50 40 20 M-08 6 60 11
constitués par deux armatures 40 50 28 30 M-08 6 125 16
parallèles adhérées au caout-
chouc en forme de cylindre. 40 50 20 25 M-10 7 175 20
40 50 28 25 M-10 7 125 16
Des mélanges à base de caout-
chouc naturel de premier choix 40 50 35 25 M-10 7 100 16
sont employés pour la fabrica- 40 50 40 25 M-10 7 100 16
tion de ces séries. 40 50 45 25 M-10 7 100 16
50 50 20 25 M-10 7 300 25
APPLICATIONS 50 50 25 25 M-10 7 175 25
Groupes électrogènes 50 50 30 25 M-10 7 160 25
Groupes moto-compresseurs 50 50 35 25 M-10 7 160 25
Groupes moto-pompes
Ventilateurs 50 50 40 25 M-10 7 155 25
Moteur diesel 50 50 45 25 M-10 7 150 25
Equipes de froid
50 50 60 25 M-10 7 130 25
60 50 25 25 M-10 7 400 35
60 50 35 25 M-10 7 300 35
Il faut éviter 60 50 45 25 M-10 7 250 35 ACCESSOIRES
toute projection 60 50 60 25 M-10 7 225 35
d’hydrocarbures 70 50 35 33 M-12 11 450 55
70 50 35 25 M-10 9 450 55
70 50 50 33 M-12 11 300 35
70 50 50 25 M-10 9 300 35
70 50 70 35 M-12 11 300 35
MAINTENANCE GENERALE
70 50 70 25 M-10 9 300 35
80 50 30 35 M-14 11 950 100
80 50 40 35 M-14 11 600 80
80 50 55 35 M-14 11 500 70
95 50 40 42 M-16 15 1000 140
150 50 75 50 M-20 20 1800 275

Une large gamme en fonction de vos besoins AV 41
