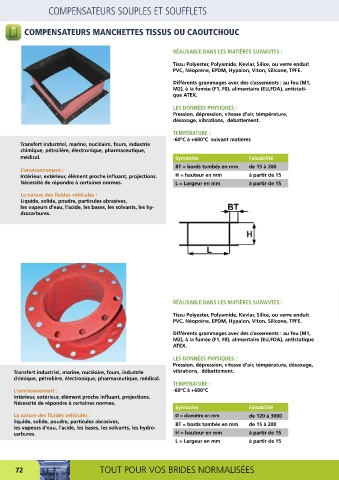

COMPENSATEURS SOUPLES ET SOUFFLETS
COMPENSATEURS MANCHETTES TISSUS OU CAOUTCHOUC
RÉALISABLE DANS LES MATIÈRES SUIVANTES :
Tissu Polyester, Polyamide, Kevlar, Silice, ou verre enduit
PVC, Néoprène, EPDM, Hypalon, Viton, Silicone, TPFE.
Différents grammages avec des classements : au feu (M1,
M2), à la fumée (F1, F0), alimentaire (EU,FDA), antistati-
que ATEX.
LES DONNÉES PHYSIQUES :
Pression, dépression, vitesse d’air, témpérature,
désaxage, vibrations, débattement.
TEMPÉRATURE :
-60°C à +600°C suivant matières
Transfert industriel, marine, nucléaire, fours, industrie
chimique, pétrolière, électronique, pharmaceutique,
médical. Symboles Faisabilité
BT = bords tombés en mm de 15 à 200
L’environnement :
Intérieur, extérieur, élément proche influant, projections. H = hauteur en mm à partir de 15
Nécessité de répondre à certaines normes. L = Largeur en mm à partir de 15
La nature des fluides véhiculés :
Liquide, solide, poudre, particules abrasives,
les vapeurs d’eau, l’acide, les bases, les solvants, les hy-
drocarbures.
RÉALISABLE DANS LES MATIÈRES SUIVANTES :
Tissu Polyester, Polyamide, Kevlar, Silice, ou verre enduit
PVC, Néoprène, EPDM, Hypalon, Viton, Silicone, TPFE.
Différents grammages avec des classements : au feu (M1,
M2), à la fumée (F1, F0), alimentaire (EU,FDA), antistatique
ATEX.
LES DONNÉES PHYSIQUES :
Pression, dépression, vitesse d’air, témpérature, désaxage,
Transfert industriel, marine, nucléaire, fours, industrie vibrations, débattement.
chimique, pétrolière, électronique, pharmaceutique, médical.
TEMPÉRATURE :
L’environnement : -60°C à +600°C
Intérieur, extérieur, élément proche influant, projections.
Nécessité de répondre à certaines normes.
Symboles Faisabilité
La nature des fluides véhiculés : Ø = diamètre en mm de 120 à 3000
liquide, solide, poudre, particules abrasives, BT = bords tombés en mm de 15 à 200
les vapeurs d’eau, l’acide, les bases, les solvants, les hydro-
carbures. H = hauteur en mm à partir de 15
L = Largeur en mm à partir de 15
