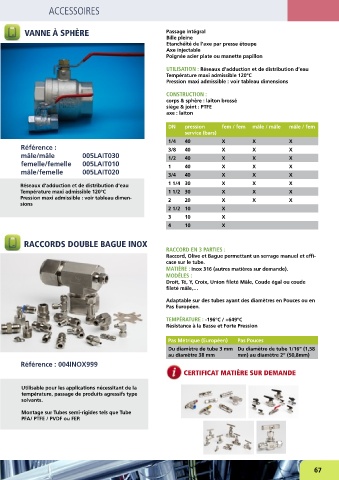

ACCESSOIRES

VANNE À SPHÈRE Passage intégral
Bille pleine
Etanchéité de l’axe par presse étoupe
Axe injectable
Poignée acier plate ou manette papillon

UTILISATION : Réseaux d’adduction et de distribution d’eau
Température maxi admissible 120°C
Pression maxi admissible : voir tableau dimensions

CONSTRUCTION :
corps & sphère : laiton brossé
siège & joint : PTFE
axe : laiton

DN pression fem / fem mâle / mâle mâle / fem
service (bars)
1/4 40 X X X
Référence : 3/8 40 X X X
mâle/mâle 005LAIT030 1/2 40 X X X
femelle/femelle 005LAIT010 1 40 X X X
mâle/femelle 005LAIT020 3/4 40 X X X

Réseaux d’adduction et de distribution d’eau 1 1/4 30 X X X
Température maxi admissible 120°C 1 1/2 30 X X X
Pression maxi admissible : voir tableau dimen- 2 20 X X X
sions
2 1/2 10 X
3 10 X
4 10 X

RACCORDS DOUBLE BAGUE INOX
RACCORD EN 3 PARTIES :
Raccord, Olive et Bague permettant un serrage manuel et effi-
cace sur le tube.
MATIÈRE : Inox 316 (autres matières sur demande).
MODÈLES :
Droit, Té, Y, Croix, Union fileté Mâle, Coude égal ou coude
fileté mâle,…

Adaptable sur des tubes ayant des diamètres en Pouces ou en
Pas Européen.

TEMPÉRATURE : -196°C / +649°C
Résistance à la Basse et Forte Pression

Pas Métrique (Européen) Pas Pouces
Du diamètre de tube 3 mm Du diamètre de tube 1/16’’ (1,58
au diamètre 38 mm mm) au diamètre 2’’ (50,8mm)
Référence : 004INOX999
CERTIFICAT MATIÈRE SUR DEMANDE

Utilisable pour les applications nécessitant de la
température, passage de produits agressifs type
solvants.

Montage sur Tubes semi-rigides tels que Tube
PFA/ PTFE / PVDF ou FEP.

ÉCONOMIE D’EAU AVEC LES DIFFUSEURS 67
