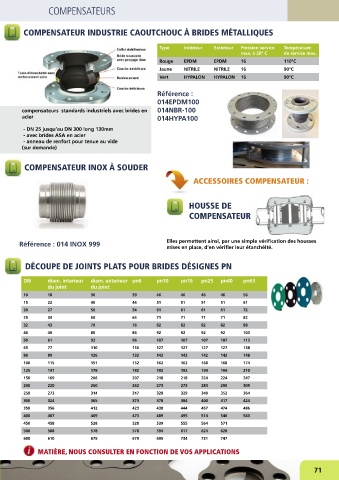

COMPENSATEURS

COMPENSATEUR INDUSTRIE CAOUTCHOUC À BRIDES MÉTALLIQUES

Type Intérieur Extérieur Pression service Tempèrature
max. à 20° C de service max.
Rouge EPDM EPDM 16 110°C
Jaune NITRILE NITRILE 16 90°C
Vert HYPALON HYPALON 16 90°C

Référence :
014EPDM100
compensateurs standards industriels avec brides en 014NBR-100
acier 014HYPA100

- DN 25 jusqu’au DN 300 long 130mm
- avec brides ASA en acier
- anneau de renfort pour tenue au vide
(sur demande)

COMPENSATEUR INOX À SOUDER

ACCESSOIRES COMPENSATEUR :

HOUSSE DE
COMPENSATEUR

Référence : 014 INOX 999 Elles permettent ainsi, par une simple vérification des housses
mises en place, d’en vérifier leur étanchéité.

DÉCOUPE DE JOINTS PLATS POUR BRIDES DÉSIGNES PN

DN diam. interieur diam. exterieur pn6 pn10 pn16 pn25 pn40 pn63
du joint du joint
10 18 36 39 46 46 46 46 56
15 22 40 44 51 51 51 51 61
20 27 50 54 61 61 61 61 72
25 34 60 64 71 71 71 71 82
32 43 70 76 82 82 82 82 88
40 49 80 86 92 92 92 92 103
50 61 92 96 107 107 107 107 113
65 77 110 116 127 127 127 127 138
80 89 126 132 142 142 142 142 148
100 115 151 152 162 162 168 168 174
125 141 178 182 192 192 194 194 210
150 169 206 207 218 218 224 224 247
200 220 260 262 273 273 284 290 309
250 273 314 317 328 329 340 352 364
300 324 365 373 378 384 400 417 424
350 356 412 423 438 444 457 474 486
400 407 469 473 489 495 514 546 543
450 458 528 528 539 555 564 571
500 508 578 578 594 617 624 628
600 610 679 679 695 734 731 747
MATIÈRE, NOUS CONSULTER EN FONCTION DE VOS APPLICATIONS
