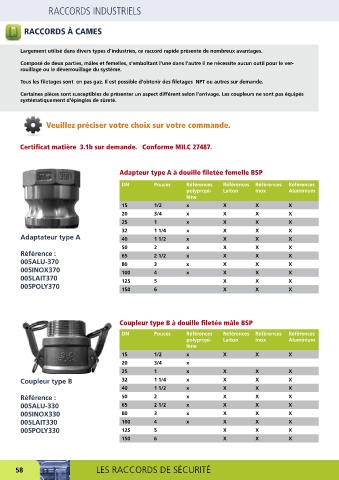

RACCORDS INDUSTRIELS

RACCORDS À CAMES

Largement utilisé dans divers types d’industries, ce raccord rapide présente de nombreux avantages.

Composé de deux parties, mâles et femelles, s’emboîtant l’une dans l’autre il ne nécessite aucun outil pour le ver-
rouillage ou le déverrouillage du système.

Tous les filetages sont en pas gaz. Il est possible d’obtenir des filetages NPT ou autres sur demande.

Certaines pièces sont susceptibles de présenter un aspect différent selon l’arrivage. Les coupleurs ne sont pas équipés
systématiquement d’épingles de sûreté.

Veuillez préciser votre choix sur votre commande.

Certificat matière 3.1b sur demande. Conforme MILC 27487.

Adapteur type A à douille filetée femelle BSP

DN Pouces Références Références Références Références
polypropi- Laiton inox Aluminium
lène
15 1/2 x X X X
20 3/4 x X X X
25 1 x X X X
32 1 1/4 x X X X
Adaptateur type A 40 1 1/2 x X X X

50 2 x X X X
Référence : 65 2 1/2 x X X X
005ALU-370 80 3 x X X X
005INOX370 100 4 x X X X
005LAIT370 125 5 X X X
005POLY370
150 6 X X X

Coupleur type B à douille filetée mâle BSP
DN Pouces Références Références Références Références
polypropi- Laiton inox Aluminium
lène
15 1/2 x X X X
20 3/4 x
25 1 x X X X
Coupleur type B 32 1 1/4 x X X X
40 1 1/2 x X X X
Référence : 50 2 x X X X
005ALU-330 65 2 1/2 x X X X
005INOX330 80 3 x X X X
005LAIT330 100 4 x X X X
005POLY330 125 5 X X X
150 6 X X X

58 LES RACCORDS DE SÉCURITÉ
