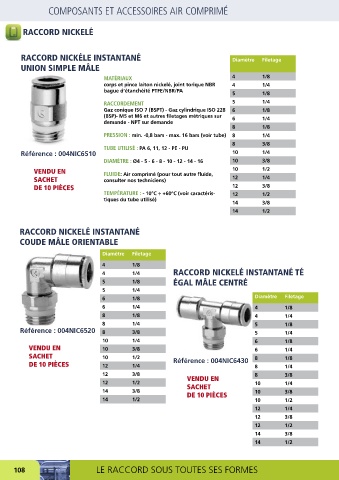

Page 110 - nortec-maintenance

COMPOSANTS ET ACCESSOIRES AIR COMPRIMÉ

RACCORD NICKELÉ

RACCORD NICKÉLE INSTANTANÉ Diamètre Filetage
UNION SIMPLE MÂLE
MATÉRIAUX 4 1/8
corps et pince laiton nickelé, joint torique NBR 4 1/4
bague d’étanchéité PTFE/NBR/PA
5 1/8
RACCORDEMENT 5 1/4
Gaz conique ISO 7 (BSPT) - Gaz cylindrique ISO 228 6 1/8
(BSP)- M5 et M6 et autres filetages métriques sur 6 1/4
demande - NPT sur demande
8 1/8
PRESSION : min. -0,8 bars - max. 16 bars (voir tube) 8 1/4
8 3/8
TUBE UTILISÉ : PA 6, 11, 12 - PE - PU
Référence : 004NIC6510 10 1/4
DIAMÈTRE : Ø4 - 5 - 6 - 8 - 10 - 12 - 14 - 16 10 3/8
VENDU EN FLUIDE: Air comprimé (pour tout autre fluide, 10 1/2
SACHET consulter nos techniciens) 12 1/4
DE 10 PIÈCES 12 3/8
TEMPÉRATURE : - 10°C ÷ +60°C (voir caractéris- 12 1/2
tiques du tube utilisé)
14 3/8
14 1/2

RACCORD NICKELÉ INSTANTANÉ
COUDE MÂLE ORIENTABLE

Diamètre Filetage
4 1/8
4 1/4 RACCORD NICKELÉ INSTANTANÉ TÉ
5 1/8 ÉGAL MÂLE CENTRÉ
5 1/4
6 1/8 Diamètre Filetage
6 1/4 4 1/8
8 1/8 4 1/4
8 1/4 5 1/8
Référence : 004NIC6520 8 3/8 5 1/4
10 1/4 6 1/8
VENDU EN 10 3/8 6 1/4
SACHET 10 1/2 8 1/8
DE 10 PIÈCES 12 1/4 Référence : 004NIC6430 8 1/4
12 3/8 8 3/8
VENDU EN
12 1/2 SACHET 10 1/4
14 3/8 DE 10 PIÈCES 10 3/8
14 1/2 10 1/2
12 1/4
12 3/8
12 1/2
14 3/8
14 1/2

108 LE RACCORD SOUS TOUTES SES FORMES
