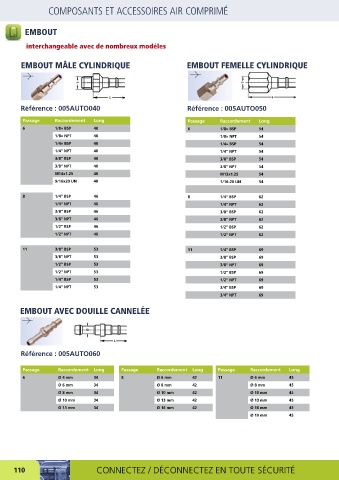

Page 112 - nortec-maintenance

COMPOSANTS ET ACCESSOIRES AIR COMPRIMÉ

EMBOUT

interchangeable avec de nombreux modéles

EMBOUT MÂLE CYLINDRIQUE EMBOUT FEMELLE CYLINDRIQUE

Référence : 005AUTO040 Référence : 005AUTO050

Passage Raccordement Long Passage Raccordement Long
6 1/8» BSP 40 6 1/8» BSP 54
1/8» NPT 40 1/8» NPT 54
1/4» BSP 40 1/4» BSP 54
1/4” NPT 40 1/4” NPT 54
3/8” BSP 40 3/8” BSP 54
3/8” NPT 40 3/8” NPT 54
M14x1.25 40 M13x1.25 54
9/16x20 UN 40 1/16-20 UN 54

8 1/4” BSP 46 8 1/4” BSP 62
1/4” NPT 46 1/4” NPT 62
3/8” BSP 46 3/8” BSP 62
3/8” NPT 46 3/8” NPT 62
1/2” BSP 46 1/2” BSP 62
1/2” NPT 46 1/2” NPT 62

11 3/8” BSP 53 11 1/4” BSP 69
3/8” NPT 53 3/8” BSP 69
1/2” BSP 53 3/8” NPT 69
1/2” NPT 53 1/2” BSP 69
1/4” BSP 53 1/2” NPT 69
1/4” NPT 53 3/4” BSP 69
3/4” NPT 69

EMBOUT AVEC DOUILLE CANNELÉE

Référence : 005AUTO060

Passage Raccordement Long Passage Raccordement Long Passage Raccordement Long
6 Ø 4 mm 34 8 Ø 6 mm 42 11 Ø 6 mm 45
Ø 6 mm 34 Ø 8 mm 42 Ø 8 mm 45
Ø 8 mm 34 Ø 10 mm 42 Ø 10 mm 45
Ø 10 mm 34 Ø 13 mm 42 Ø 13 mm 45
Ø 13 mm 34 Ø 16 mm 42 Ø 16 mm 45
Ø 19 mm 45

110 CONNECTEZ / DÉCONNECTEZ EN TOUTE SÉCURITÉ
