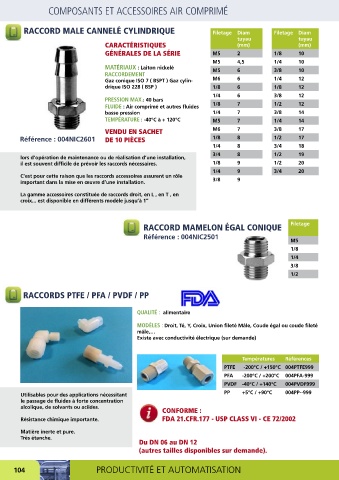

COMPOSANTS ET ACCESSOIRES AIR COMPRIMÉ

RACCORD MALE CANNELÉ CYLINDRIQUE Filetage Diam Filetage Diam
tuyau tuyau
CARACTÉRISTIQUES (mm) (mm)
GÉNÉRALES DE LA SÉRIE M5 2 1/8 10
M5 4,5 1/4 10
MATÉRIAUX : Laiton nickelé M5 6 3/8 10
RACCORDEMENT
Gaz conique ISO 7 ( BSPT ) Gaz cylin- M6 6 1/4 12
drique ISO 228 ( BSP ) 1/8 6 1/8 12
1/4 6 3/8 12
PRESSION MAX.: 40 bars
FLUIDE : Air comprimé et autres fluides 1/8 7 1/2 12
basse pression 1/4 7 3/8 14
TEMPÉRATURE : -40°C à + 120°C M5 7 1/4 14
VENDU EN SACHET M6 7 3/8 17
Référence : 004NIC2601 DE 10 PIÈCES 1/8 8 1/2 17
1/4 8 3/4 18
3/4 8 1/2 19
lors d’opération de maintenance ou de réalisation d’une installation,
il est souvent difficile de prévoir les raccords nécessaires. 1/8 9 1/2 20
1/4 9 3/4 20
C’est pour cette raison que les raccords accessoires assurent un rôle
important dans la mise en œuvre d’une installation. 3/8 9

La gamme accessoires constituée de raccords droit, en L , en T , en
croix... est disponible en différents modèle jusqu’à 1’’

RACCORD MAMELON ÉGAL CONIQUE Filetage
Référence : 004NIC2501
M5
1/8
1/4
3/8
1/2

RACCORDS PTFE / PFA / PVDF / PP

QUALITÉ : alimentaire

MODÈLES : Droit, Té, Y, Croix, Union fileté Mâle, Coude égal ou coude fileté
mâle,…
Existe avec conductivité électrique (sur demande)

Températures Références
PTFE -200°C / +150°C 004PTFE999
PFA -200°C / +200°C 004PFA-999
PVDF -40°C / +140°C 004PVDF999
Utilisables pour des applications nécessitant PP +5°C / +90°C 004PP--999
le passage de fluides à forte concentration
alcolique, de solvants ou aciides.
CONFORME :
Résistance chimique importante. FDA 21.CFR.177 - USP CLASS VI - CE 72/2002

Matière inerte et pure.
Très étanche.
Du DN 06 au DN 12
(autres tailles disponibles sur demande).

104 PRODUCTIVITÉ ET AUTOMATISATION
