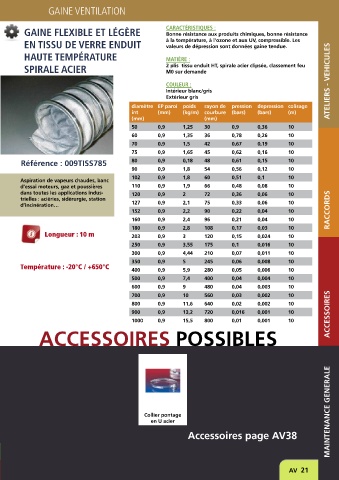

GAINE VENTILATION GAINE VENTILATION

GAINE FLEXIBLE ET LÉGÈRE CARACTÉRISTIQUES :
Bonne résistance aux produits chimiques, bonne résistance
EN TISSU DE VERRE ENDUIT à la température, à l’ozone et aux UV, compressible. Les
valeurs de dépression sont données gaine tendue.
HAUTE TEMPÉRATURE MATIÈRE :

SPIRALE ACIER 2 plis tissu enduit HT, spirale acier clipsée, classement feu
M0 sur demande

COULEUR : ATELIERS - VEHICULES
Intérieur blanc/gris
Extérieur gris
diamètre EP paroi poids rayon de pression depression colisage
int (mm) (kg/m) courbure (bars) (bars) (m)
(mm) (mm)
50 0,9 1,25 30 0,9 0,36 10
60 0,9 1,35 36 0,78 0,26 10
70 0,9 1,5 42 0,67 0,19 10
75 0,9 1,65 45 0,62 0,16 10
Référence : 009TISS785 80 0,9 0,18 48 0,61 0,15 10
90 0,9 1,8 54 0,56 0,12 10
102 0,9 1,8 60 0,51 0,1 10
Aspiration de vapeurs chaudes, banc
d’essai moteurs, gaz et poussières 110 0,9 1,9 66 0,48 0,08 10
dans toutes les applications indus- 120 0,9 2 72 0,36 0,06 10
trielles : aciéries, sidérurgie, station
d’incinération… 127 0,9 2,1 75 0,33 0,06 10
152 0,9 2,2 90 0,22 0,04 10 RACCORDS
160 0,9 2,4 96 0,21 0,04 10
180 0,9 2,8 108 0,17 0,03 10
Longueur : 10 m 203 0,9 3 120 0,15 0,024 10

250 0,9 3,55 175 0,1 0,016 10
300 0,9 4,44 210 0,07 0,011 10
350 0,9 5 245 0,06 0,008 10
Température : -20°C / +650°C 400 0,9 5,9 280 0,05 0,006 10
500 0,9 7,4 400 0,04 0,004 10
600 0,9 9 480 0,04 0,003 10
700 0,9 10 560 0,03 0,002 10
800 0,9 11,6 640 0,02 0,002 10
900 0,9 13,2 720 0,016 0,001 10 ACCESSOIRES
1000 0,9 15,5 800 0,01 0,001 10
L’ENSEMBLE DE TOUS VOS ACCESSOIRES POSSIBLES

MAINTENANCE GENERALE

Collier pontage
en U acier
Accessoires page AV38

AV 21
