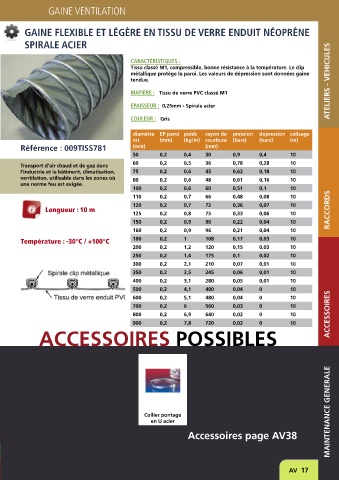

GAINE VENTILATION

GAINE FLEXIBLE ET LÉGÈRE EN TISSU DE VERRE ENDUIT NÉOPRÈNE
SPIRALE ACIER

CARACTÉRISTIQUES :
Tissu classé M1, compressible, bonne résistance à la température. Le clip
métallique protège la paroi. Les valeurs de dépression sont données gaine
tendue. ATELIERS - VEHICULES

MATIÈRE : Tissu de verre PVC classé M1
EPAISSEUR : 0,25mm - Spirale acier

COULEUR : Gris

diamètre EP paroi poids rayon de pression depression colisage
int (mm) (kg/m) courbure (bars) (bars) (m)
Référence : 009TISS781 (mm) (mm)
50 0,2 0,4 30 0,9 0,4 10

Transport d’air chaud et de gaz dans 60 0,2 0,5 36 0,78 0,28 10
l’industrie et le bâtiment, climatisation, 75 0,2 0,6 45 0,62 0,18 10
ventilation, utilisable dans les zones où 80 0,2 0,6 48 0,61 0,16 10
une norme feu est exigée.
100 0,2 0,6 60 0,51 0,1 10
110 0,2 0,7 66 0,48 0,08 10
120 0,2 0,7 72 0,36 0,07 10
Longueur : 10 m RACCORDS
125 0,2 0,8 75 0,33 0,06 10
150 0,2 0,9 90 0,22 0,04 10
160 0,2 0,9 96 0,21 0,04 10
Température : -30°C / +100°C 180 0,2 1 108 0,17 0,03 10
200 0,2 1,2 120 0,15 0,03 10
250 0,2 1,4 175 0,1 0,02 10
300 0,2 2,1 210 0,07 0,01 10
350 0,2 2,5 245 0,06 0,01 10
400 0,2 3,1 280 0,05 0,01 10
500 0,2 4,1 400 0,04 0 10
600 0,2 5,1 480 0,04 0 10
700 0,2 6 560 0,03 0 10
800 0,2 6,9 640 0,02 0 10 ACCESSOIRES
900 0,2 7,8 720 0,02 0 10
L’ENSEMBLE DE TOUS VOS ACCESSOIRES POSSIBLES

MAINTENANCE GENERALE

Collier pontage
en U acier
Accessoires page AV38

AV 17
