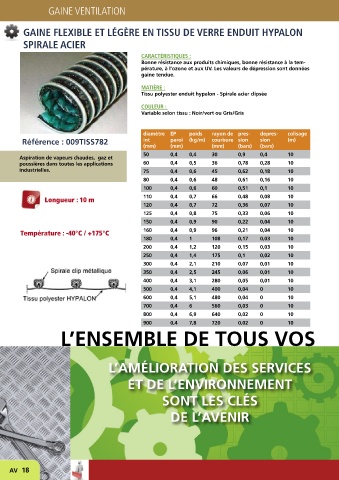

GAINE VENTILATION

GAINE FLEXIBLE ET LÉGÈRE EN TISSU DE VERRE ENDUIT HYPALON
SPIRALE ACIER

CARACTÉRISTIQUES :
Bonne résistance aux produits chimiques, bonne résistance à la tem-
pérature, à l’ozone et aux UV. Les valeurs de dépression sont données
gaine tendue.
MATIÈRE :
Tissu polyester enduit hypalon - Spirale acier clipsée

COULEUR :
Variable selon tissu : Noir/vert ou Gris/Gris

diamètre EP poids rayon de pres- depres- colisage
Référence : 009TISS782 int paroi (kg/m) courbure sion sion (m)
(mm) (mm) (mm) (bars) (bars)
50 0,4 0,4 30 0,9 0,4 10
Aspiration de vapeurs chaudes, gaz et
poussières dans toutes les applications 60 0,4 0,5 36 0,78 0,28 10
industrielles. 75 0,4 0,6 45 0,62 0,18 10
80 0,4 0,6 48 0,61 0,16 10
100 0,4 0,6 60 0,51 0,1 10

Longueur : 10 m 110 0,4 0,7 66 0,48 0,08 10
120 0,4 0,7 72 0,36 0,07 10
125 0,4 0,8 75 0,33 0,06 10
150 0,4 0,9 90 0,22 0,04 10
Température : -40°C / +175°C 160 0,4 0,9 96 0,21 0,04 10
180 0,4 1 108 0,17 0,03 10
200 0,4 1,2 120 0,15 0,03 10
250 0,4 1,4 175 0,1 0,02 10
300 0,4 2,1 210 0,07 0,01 10
350 0,4 2,5 245 0,06 0,01 10
400 0,4 3,1 280 0,05 0,01 10
500 0,4 4,1 400 0,04 0 10
600 0,4 5,1 480 0,04 0 10
700 0,4 6 560 0,03 0 10
800 0,4 6,9 640 0,02 0 10
900 0,4 7,8 720 0,02 0 10
