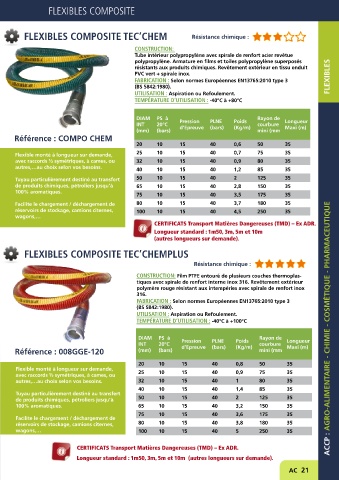

Page 22 - nortec-accp

FLEXIBLES COMPOSITE

FLEXIBLES COMPOSITE TEC’CHEM Résistance chimique :

CONSTRUCTION:
Tube intérieur polypropylène avec spirale de renfort acier revêtue
polypropylène. Armature en films et toiles polypropylène superposés
résistants aux produits chimiques. Revêtement extérieur en tissu enduit
PVC vert + spirale inox. FLEXIBLES
FABRICATION : Selon normes Européennes EN13765:2010 type 3
(BS 5842:1980).
UTILISATION : Aspiration ou Refoulement.
TEMPÉRATURE D’UTILISATION : -40°C à +80°C

DIAM PS à Pression PLNE Poids Rayon de Longueur
INT 20°C d’Epreuve (bars) (Kg/m) courbure Maxi (m)
(mm) (bars) mini (mm
Référence : COMPO CHEM
20 10 15 40 0,6 50 35
Flexible monté à longueur sur demande, 25 10 15 40 0,7 75 35
avec raccords ½ symétriques, à cames, ou 32 10 15 40 0,9 80 35
autres,…au choix selon vos besoins. 40 10 15 40 1,2 85 35

Tuyau particulièrement destiné au transfert 50 10 15 40 2 125 35
de produits chimiques, pétroliers jusqu’à 65 10 15 40 2,8 150 35
100% aromatiques.
75 10 15 40 3,5 175 35
Facilite le chargement / déchargement de 80 10 15 40 3,7 180 35
réservoirs de stockage, camions citernes, 100 10 15 40 4,5 250 35
wagons,…
CERTIFICATS Transport Matières Dangereuses (TMD) – Ex ADR.
Longueur standard : 1m50, 3m, 5m et 10m
(autres longueurs sur demande).
FLEXIBLES COMPOSITE TEC’CHEMPLUS

Résistance chimique :

CONSTRUCTION: Film PTFE entouré de plusieurs couches thermoplas-
tiques avec spirale de renfort interne inox 316. Revêtement extérieur
polymère rouge résistant aux intempéries avec spirale de renfort inox
316.
FABRICATION : Selon normes Européennes EN13765:2010 type 3
(BS 5842:1980).
UTILISATION : Aspiration ou Refoulement.
TEMPÉRATURE D’UTILISATION : -40°C à +100°C ACCP : AGRO-ALIMENTAIRE - CHIMIE - COSMÉTIQUE - PHARMACEUTIQUE

DIAM PS à Rayon de
INT 20°C Pression PLNE Poids courbure Longueur
d’Epreuve
(bars)
(Kg/m)
Maxi (m)
Référence : 008GGE-120 (mm) (bars) mini (mm
20 10 15 40 0,8 50 35
Flexible monté à longueur sur demande, 25 10 15 40 0,9 75 35
avec raccords ½ symétriques, à cames, ou
autres,…au choix selon vos besoins. 32 10 15 40 1 80 35
40 10 15 40 1,4 85 35
Tuyau particulièrement destiné au transfert
de produits chimiques, pétroliers jusqu’à 50 10 15 40 2 125 35
100% aromatiques. 65 10 15 40 3,2 150 35
75 10 15 40 3,6 175 35
Facilite le chargement / déchargement de
réservoirs de stockage, camions citernes, 80 10 15 40 3,8 180 35
wagons,… 100 10 15 40 5 250 35

CERTIFICATS Transport Matières Dangereuses (TMD) – Ex ADR.

Longueur standard : 1m50, 3m, 5m et 10m (autres longueurs sur demande).
Deux possibilités de fixation de vos raccords s’offrent à vous :
Sertissage ou Colliers de serrage inox AC 21
