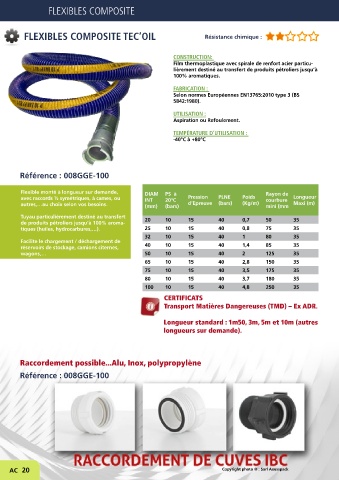

Page 21 - nortec-accp

FLEXIBLES COMPOSITE

FLEXIBLES COMPOSITE TEC’OIL Résistance chimique :

CONSTRUCTION:
Film thermoplastique avec spirale de renfort acier particu-
lièrement destiné au transfert de produits pétroliers jusqu’à
100% aromatiques.

FABRICATION :
Selon normes Européennes EN13765:2010 type 3 (BS
5842:1980).
UTILISATION :
Aspiration ou Refoulement.
TEMPÉRATURE D’UTILISATION :
-40°C à +80°C

Référence : 008GGE-100

Flexible monté à longueur sur demande, DIAM PS à Rayon de
avec raccords ½ symétriques, à cames, ou INT 20°C Pression PLNE Poids courbure Longueur
autres,…au choix selon vos besoins. (mm) (bars) d’Epreuve (bars) (Kg/m) mini (mm Maxi (m)

Tuyau particulièrement destiné au transfert 20 10 15 40 0,7 50 35
de produits pétroliers jusqu’à 100% aroma-
tiques (huiles, hydrocarbures,…). 25 10 15 40 0,8 75 35
32 10 15 40 1 80 35
Facilite le chargement / déchargement de
réservoirs de stockage, camions citernes, 40 10 15 40 1,4 85 35
wagons,… 50 10 15 40 2 125 35
65 10 15 40 2,8 150 35
75 10 15 40 3,5 175 35
80 10 15 40 3,7 180 35
100 10 15 40 4,8 250 35
CERTIFICATS
Transport Matières Dangereuses (TMD) – Ex ADR.

Longueur standard : 1m50, 3m, 5m et 10m (autres
longueurs sur demande).

Raccordement possible...Alu, Inox, polypropylène

Référence : 008GGE-100

Deux possibilités de fixation de vos raccords s’offrent à vous :
AC 20 Copyright photo © : Sarl Axesspack Sertissage ou Colliers de serrage inox
