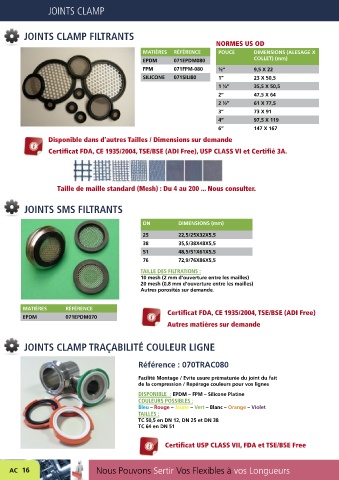

Page 17 - nortec-accp

JOINTS CLAMP

JOINTS CLAMP FILTRANTS
NORMES US OD
MATIÈRES RÉFÉRENCE POUCE DIMENSIONS (ALESAGE X
EPDM 071EPDM080 COLLET) (mm)
FPM 071FPM-080 ½’’ 9,5 X 22
SILICONE 071SILI80 1’’ 23 X 50,5
1 ½’’ 35,5 X 50,5
2’’ 47,5 X 64
2 ½’’ 61 X 77,5
3’’ 73 X 91
4’’ 97,5 X 119
6’’ 147 X 167
Disponible dans d’autres Tailles / Dimensions sur demande
Certificat FDA, CE 1935/2004, TSE/BSE (ADI Free), USP CLASS VI et Certifié 3A.

Taille de maille standard (Mesh) : Du 4 au 200 ... Nous consulter.

JOINTS SMS FILTRANTS

DN DIMENSIONS (mm)

25 22,5/25X32X5,5
38 35,5/38X48X5,5
51 48,5/51X61X5,5
76 72,9/76X86X5,5

TAILLE DES FILTRATIONS :
10 mesh (2 mm d’ouverture entre les mailles)
20 mesh (0,8 mm d’ouverture entre les mailles)
Autres porosités sur demande.

MATIÈRES RÉFÉRENCE Certificat FDA, CE 1935/2004, TSE/BSE (ADI Free)
EPDM 071EPDM070
Autres matières sur demande

JOINTS CLAMP TRAÇABILITÉ COULEUR LIGNE

Référence : 070TRAC080

Facilité Montage / Evite usure prématurée du joint du fait
de la compression / Repérage couleurs pour vos lignes
DISPONIBLE : EPDM – FPM – Silicone Platine
COULEURS POSSIBLES :
Bleu – Rouge – Jaune – Vert – Blanc – Orange – Violet
TAILLES :
TC 50,5 en DN 12, DN 25 et DN 38
TC 64 en DN 51

Certificat USP CLASS VII, FDA et TSE/BSE Free

AC 16 Nous Pouvons Sertir Vos Flexibles à vos Longueurs
