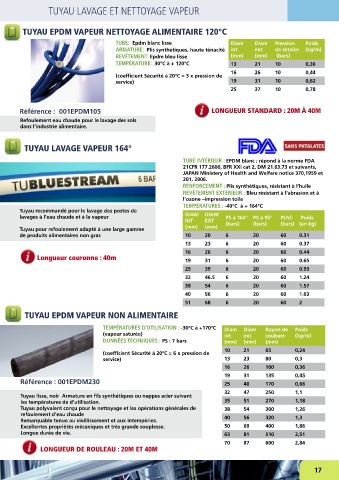

Page 19 - nortec-maintenance

TUYAU LAVAGE ET NETTOYAGE VAPEUR

TUYAU EPDM VAPEUR NETTOYAGE ALIMENTAIRE 120°C

TUBE: Epdm blanc lisse Diam Diam Pression Poids
ARMATURE: Plis synthétiques, haute ténacité int ext de service (kg/m)
REVÊTEMENT: Epdm bleu lisse (mm) (mm) (bars)
TEMPÉRATURE: 30°C à + 120°C 13 21 10 0,36
16 26 10 0,44
(coefficient Sécurité à 20°C = 3 x pression de
service) 19 31 10 0,62
25 37 10 0,78

Référence : 001EPDM105 LONGUEUR STANDARD : 20M À 40M
Refoulement eau chaude pour le lavage des sols
dans l’industrie alimentaire.

TUYAU LAVAGE VAPEUR 164°

TUBE INTÉRIEUR : EPDM blanc ; répond à la norme FDA
21CFR 177.2600, BFR XXI cat 2, DM 21.03.73 et suivants,
JAPAN Ministery of Health and Welfare notice 370,1959 et
201, 2006.
RENFORCEMENT : Plis synthétiques, résistant à l’huile
Référence : 050EPDM500 REVÊTEMENT EXTÉRIEUR : Bleu résistant à l’abrasion et à
l’ozone –impression toile
TEMPÉRATURES : -40°C à + 164°C
Tuyau recommandé pour le lavage des postes de
lavages à l’eau chaude et à la vapeur DIAM DIAM PS à 164° PS à 95° PLNE Poids
INT EXT (bars) (bars) (bars) (en kg)
(mm) (mm)
Tuyau pour refoulement adapté à une large gamme
de produits alimentaires non gras 10 20 6 20 60 0.31
13 23 6 20 60 0.37
16 26 6 20 60 0.44
Longueur couronne : 40m 19 31 6 20 60 0.65
25 39 6 20 60 0.93
32 46.5 6 20 60 1.24
38 54 6 20 60 1.57
40 56 6 20 60 1.63
51 68 6 20 60 2
TUYAU EPDM VAPEUR NON ALIMENTAIRE

TEMPÉRATURES D’UTILISATION : -30°C à +170°C Diam Diam Rayon de Poids
(vapeur saturée) int ext coubure (kg/m)
DONNÉES TECHNIQUES : PS : 7 bars (mm) (mm) (mm)
10 21 65 0,24
(coefficient Sécurité à 20°C = 6 x pression de
service) 13 23 80 0,3
16 26 100 0,36
19 31 135 0,45
Référence : 001EPDM230 25 40 170 0,66
32 47 250 1,1
Tuyau lisse, noir Armature en fils synthétiques ou nappes acier suivant
les températures de d’utilisation. 35 51 270 1,18
Tuyau polyvalent conçu pour le nettoyage et les opérations générales de 38 54 300 1,26
refoulement d’eau chaude
Remarquable tenue au vieillissement et aux intempéries. 40 56 320 1,3
Excellentes propriétés mécaniques et très grande souplesse. 50 69 400 1,86
Longue durée de vie. 63 81 510 2,51

70 87 600 2,84
LONGUEUR DE ROULEAU : 20M ET 40M

LE LAVAGE : NOTRE SPÉCIALITÉ 17
