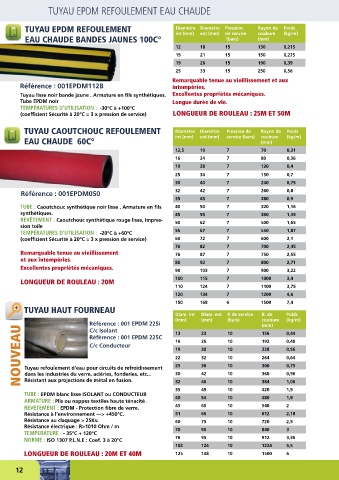

TUYAU EPDM REFOULEMENT EAU CHAUDE

TUYAU EPDM REFOULEMENT Diamètre Diamètre Pression Rayon de Poids
coubure
ext (mm)
de service
int (mm)
(kg/m)
EAU CHAUDE BANDES JAUNES 100C° (bars) (mm)
12 18 15 130 0,215
15 21 15 150 0,275
19 26 15 190 0,39
25 33 15 250 0,56
Remarquable tenue au vieillissement et aux
Référence : 001EPDM112B intempéries.
Tuyau lisse noir bande jaune . Armature en fils synthétiques. Excellentes propriétés mécaniques.
Tube EPDM noir Longue durée de vie.
TEMPÉRATURES D’UTILISATION : -30°C à +100°C
(coefficient Sécurité à 20°C = 3 x pression de service) LONGUEUR DE ROULEAU : 25M ET 50M

TUYAU CAOUTCHOUC REFOULEMENT Diamètre Diamètre Pression de Rayon de Poids
EAU CHAUDE 60C° int (mm) ext (mm) service (bars) coubure (kg/m)
(mm)
12,5 19 7 70 0,31
16 24 7 80 0,36
19 28 7 120 0,4
25 34 7 150 0,7
30 40 7 240 0,75

Référence : 001EPDM050 32 42 7 260 0,8
35 45 7 280 0,9
TUBE : Caoutchouc synthétique noir lisse . Armature en fils 40 50 7 320 1,16
synthétiques. 45 55 7 360 1,35
REVÊTEMENT : Caoutchouc synthétique rouge lisse, impres- 50 62 7 500 1,65
sion toile
TEMPÉRATURES D’UTILISATION : -20°C à +60°C 55 67 7 550 1,87
(coefficient Sécurité à 20°C = 3 x pression de service) 60 72 7 600 2,1
70 82 7 700 2,45
Remarquable tenue au vieillissement 76 87 7 750 2,55
et aux intempéries. 80 92 7 800 2,71
Excellentes propriétés mécaniques. 90 103 7 900 3,22

LONGUEUR DE ROULEAU : 20M 100 115 7 1000 3,4
110 124 7 1100 3,75
120 134 7 1200 4,6
150 168 6 1500 7,4
TUYAU HAUT FOURNEAU
Diam. int Diam. ext P. de service R. de Poids
(mm) (mm) (bars) coubure (kg/m)
Référence : 001 EPDM 225i 13 23 10 (mm) 0,44
NOUVEAU Tuyau refoulement d’eau pour circuits de refroidissement 16 26 10 192 0,48
C/c Isolant
156
Référence : 001 EPDM 225C
C/c Conducteur
19
10
30
0,56
228
0,64
10
32
264
22
300
25
0,75
10
36
dans les industries du verre, aciéries, fonderies, etc...
30
Résistant aux projections de métal en fusion.
1,06
384
10
32
46
10
420
49
1,5
35 42 10 360 0,96
TUBE : EPDM blanc lisse ISOLANT ou CONDUCTEUR

ARMATURE : Plis ou nappes textiles haute ténacité . 40 54 10 480 1,8
REVETEMENT : EPDM - Protection fibre de verre. 45 60 10 540 2
Résistance à l’environnement —> +450°C. 51 66 10 612 2,18
Résistance au claquage > 25Kv. 60 75 10 720 2,5
Résistance électrique : R>1010 Ohm / m
TEMPERATURE : - 35°C + 120°C 70 90 10 840 3
NORME : ISO 1307 P.L.N.E : Coef. 3 à 20°C 76 95 10 912 3,36
102 124 10 1224 5,5
LONGUEUR DE ROULEAU : 20M ET 40M 125 148 10 1500 6
