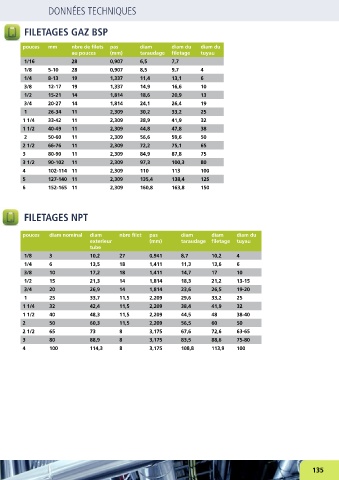

DONNÉES TECHNIQUES

FILETAGES GAZ BSP

pouces mm nbre de filets pas diam diam du diam du
au pouces (mm) taraudage filetage tuyau
1/16 28 0,907 6,5 7,7
1/8 5-10 28 0,907 8,5 9,7 4
1/4 8-13 19 1,337 11,4 13,1 6
3/8 12-17 19 1,337 14,9 16,6 10
1/2 15-21 14 1,814 18,6 20,9 13
3/4 20-27 14 1,814 24,1 26,4 19
1 26-34 11 2,309 30,2 33,2 25
1 1/4 33-42 11 2,309 38,9 41,9 32
1 1/2 40-49 11 2,309 44,8 47,8 38
2 50-60 11 2,309 56,6 59,6 50
2 1/2 66-76 11 2,309 72,2 75,1 65
3 80-90 11 2,309 84,9 87,8 75
3 1/2 90-102 11 2,309 97,3 100,3 80
4 102-114 11 2,309 110 113 100
5 127-140 11 2,309 135,4 138,4 125
6 152-165 11 2,309 160,8 163,8 150

FILETAGES NPT

pouces diam nominal diam nbre filet pas diam diam diam du
exterieur (mm) taraudage filetage tuyau
tube
1/8 3 10,2 27 0,941 8,7 10,2 4
1/4 6 13,5 18 1,411 11,3 13,6 6
3/8 10 17,2 18 1,411 14,7 17 10
1/2 15 21,3 14 1,814 18,3 21,2 13-15
3/4 20 26,9 14 1,814 23,6 26,5 19-20
1 25 33,7 11,5 2,209 29,6 33,2 25
1 1/4 32 42,4 11,5 2,209 38,4 41,9 32
1 1/2 40 48,3 11,5 2,209 44,5 48 38-40
2 50 60,3 11,5 2,209 56,5 60 50
2 1/2 65 73 8 3,175 67,6 72,6 63-65
3 80 88,9 8 3,175 83,5 88,6 75-80
4 100 114,3 8 3,175 108,8 113,9 100

135
