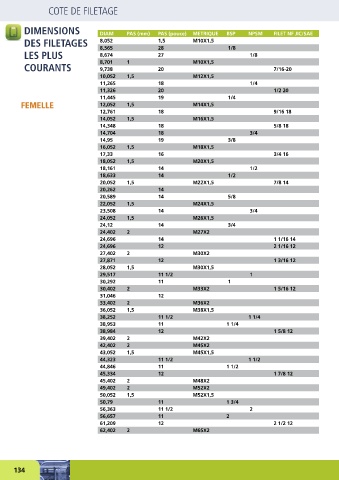

COTE DE FILETAGE

DIMENSIONS DIAM PAS (mm) PAS (pouce) METRIQUE BSP NPSM FILET NF JIC/SAE

DES FILETAGES 8,052 1,5 M10X1,5 1/8
28
8,565
LES PLUS 8,674 27 1/8
COURANTS 8,701 1 20 M10X1,5 7/16-20
9,738
10,052 1,5 M12X1,5
11,265 18 1/4
11,326 20 1/2 20
11,445 19 1/4
FEMELLE 12,052 1,5 M14X1,5
12,761 18 9/16 18
14,052 1,5 M16X1,5
14,348 18 5/8 18
14,704 18 3/4
14,95 19 3/8
16,052 1,5 M18X1,5
17,33 16 3/4 16
18,052 1,5 M20X1,5
18,161 14 1/2
18,633 14 1/2
20,052 1,5 M22X1,5 7/8 14
20,262 14
20,589 14 5/8
22,052 1,5 M24X1,5
23,508 14 3/4
24,052 1,5 M26X1,5
24,12 14 3/4
24,402 2 M27X2
24,696 14 1 1/16 14
24,696 12 2 1/16 12
27,402 2 M30X2
27,871 12 1 3/16 12
28,052 1,5 M30X1,5
29,517 11 1/2 1
30,292 11 1
30,402 2 M33X2 1 5/16 12
31,046 12
33,402 2 M36X2
36,052 1,5 M38X1,5
38,252 11 1/2 1 1/4
38,953 11 1 1/4
38,984 12 1 5/8 12
39,402 2 M42X2
42,402 2 M45X2
43,052 1,5 M45X1,5
44,323 11 1/2 1 1/2
44,846 11 1 1/2
45,334 12 1 7/8 12
45,402 2 M48X2
49,402 2 M52X2
50,052 1,5 M52X1,5
50,79 11 1 3/4
56,363 11 1/2 2
56,657 11 2
61,209 12 2 1/2 12
62,402 2 M65X2
